Ao selecionar trilhos de guindaste para sistemas-de pista para serviços pesados, compreender as diferenças entre os trilhos de guindaste da série CR73 e DIN 536 A-é essencial para garantir a compatibilidade adequada das rodas do guindaste, a capacidade de carga e o desempenho operacional-de longo prazo.

A principal diferença é queCR73 é um perfil de trilho de guindaste padrão JIS com uma especificação fixa de aproximadamente 73,3 kg/m, enquanto a série DIN 536 A-é uma família europeia de trilhos de guindaste que inclui vários perfis, como A100, A120 e A150, com diferentes pesos e dimensões.CR73 segue o padrão japonês JIS, enquanto os trilhos da série A-são fabricados de acordo com DIN 536 Parte 1.

Devido a diferenças nos sistemas padrão,-na geometria da seção transversal, nas dimensões dos trilhos e nos requisitos de fixação, os trilhos de guindaste da série CR73 e A-não são substitutos diretos um do outro. A seleção correta depende dos padrões do projeto, das cargas das rodas do guindaste, dos requisitos do projeto da pista e das condições de instalação existentes.

Este guia fornece uma comparação detalhada dos trilhos de guindaste da série CR73 e A-, incluindo padrões, dimensões, recursos de projeto, requisitos de materiais e aplicações típicas para ajudar gerentes de compras e equipes de engenharia a selecionar o perfil de trilho de guindaste apropriado.

Fabricado de acordo com JIS E 1103, o padrão industrial japonês para trilhos de guindaste,CR73é um perfil de trilho de guindaste JIS específico projetado para-aplicações pesadas em pistas de guindaste. Com um peso nominal de aproximadamente73,3kg/m, é comumente usado para guindastes portuários, guindastes para usinas siderúrgicas, equipamentos de mineração e outros sistemas industriais que exigem desempenho confiável sob cargas elevadas.

Padronizada pela DIN 536 Parte 1, o padrão europeu de trilhos para guindastes, a Série A- representa uma família de perfis de trilhos para guindastes em vez de uma única especificação. Inclui diferentes perfis, comoA100, A120, eA150, com pesos crescentes de trilhos e dimensões-de seções transversais projetadas para atender a diversas cargas de rodas de guindastes, projetos de pistas e requisitos-de elevação pesada.

A principal diferença é queCR73 é um perfil de trilho de guindaste JIS único, enquanto a série DIN 536 A- cobre vários tamanhos de trilhos de guindaste com diferentes classes de peso e dimensões.Embora ambos sejam usados ​​para sistemas de pistas de guindastes industriais, eles seguem sistemas padrão diferentes e devem ser selecionados com base nas especificações do projeto, nas cargas das rodas do guindaste e nos requisitos de fixação existentes, em vez da substituição direta do perfil.

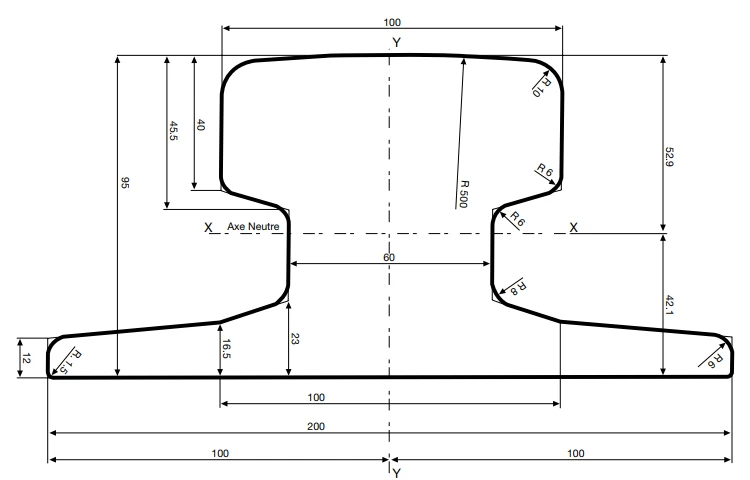

EmboraCR73(aproximadamente73,30kg/m) eTrilho de guindaste DIN A100(aproximadamente74,30kg/m) têm pesos lineares semelhantes, seus-projetos transversais são significativamente diferentes. O peso por si só não pode determinar a intercambialidade entre os perfis dos trilhos do guindaste.

CR73 e A100 diferem na altura do trilho, geometria da cabeça, largura da base e design geral da seção. Essas diferenças dimensionais afetam a compatibilidade das rodas do guindaste, a distribuição de carga, os requisitos de fixação e as considerações de projeto da pista.

O trilho DIN A100 apresenta uma alma significativamente mais espessa em comparação com o CR73, proporcionando um perfil de rigidez estrutural diferente para lidar com cargas concentradas nas rodas do guindaste. Essa característica de projeto é um dos motivos pelos quais os trilhos da série DIN 536 A-são amplamente usados ​​em-sistemas de pista de guindaste para serviços pesados ​​com altas cargas de rodas.

Os trilhos de guindaste da série-são projetados com bases largas para distribuir cargas em estruturas de suporte e para atender aos sistemas de fixação-padrão DIN. O CR73 usa um projeto de seção-transversal diferente e normalmente requer clipes de trilho-compatíveis e componentes de fixação baseados em JIS para garantir estabilidade lateral adequada e transferência de carga.

Para evitar a seleção incorreta dos trilhos e problemas de compatibilidade, a escolha dos trilhos do guindaste deve ser baseada nos requisitos do equipamento, nas condições do projeto da pista e nos padrões de projeto aplicáveis.

Os trilhos de guindaste da série CR73 e A-não são substitutos diretos um do outro. A seleção final deve considerar as cargas das rodas do guindaste, as dimensões dos trilhos, os sistemas de fixação, o projeto da pista e os padrões de projeto aplicáveis.

Precisa de ajuda para selecionar o perfil correto do trilho do guindaste?

Compare os trilhos de guindaste da série CR73 e A-com base nos padrões do seu projeto, nas cargas das rodas do guindaste e nos requisitos da pista.
