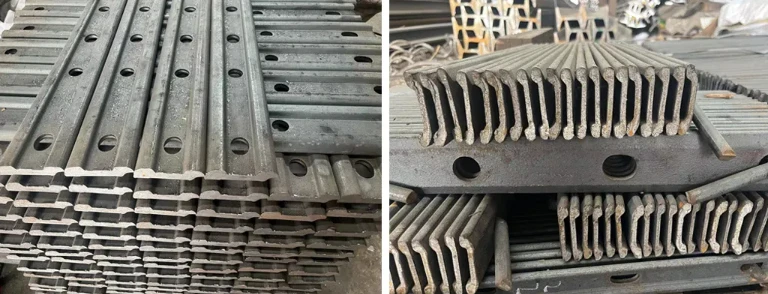

A prato de peixe ferroviário é um conector mecânico que permite que os trilhos articulados se comportem como uma viga contínua sob carga, redistribuindo as tensões pelas conexões aparafusadas, em vez de concentrá-las nas extremidades dos trilhos.TRILHO GNEEfabrica placas de encaixe adequadas para trilhos GB 8–60 kg/m, UIC50–UIC60, série DIN536 A-, trilhos de guindaste QU, padrões JIS, trilhos AS1085, perfis BS11 e seções AREMA/ASCE.
Especificações de vários padrões de placa de peixe ferroviária
Placa de peixe ferroviária padrão UIC
| Padrão | Material | Tamanho (kg) | Resistência à tração Rm | Força de rendimento | Alongamento A | Redução da Área Z | Dureza Brinell | Curva Fria d=3a |
|---|---|---|---|---|---|---|---|---|
| UIC864-4 e UIC864-8 | Grau de aço chinês 40# | U79–UIC54, U85–UIC60 | 550-650Mpa | N/A | Maior ou igual a 18% | N/A | N/A | N/A |
Placa de peixe ferroviária padrão DIN
| Padrão | Material | Tamanho (kg) | Resistência à tração Rm | Força de rendimento | Alongamento A | Redução da Área Z | Dureza Brinell | Curva Fria d=3a |
|---|---|---|---|---|---|---|---|---|
| DIN5902-1995 | Classe de aço chinesa Q235/classe de aço chinesa Q295 | S30 para trilho FL30, S33 para trilho FL33, S41 para trilho FL41, S49 para trilho FL49, FL10, FL14, FL18, FL20, FL41-54 | Maior ou igual a 375 Mpa | Maior ou igual a 235 Mpa | Maior ou igual a 21% | N/A | N/A | N/A |
Prato de peixe ferroviário padrão chinês
| Padrão | Material | Tamanho (kg) | Resistência à tração Rm | Força de rendimento | Alongamento A | Redução da Área Z | Dureza Brinell | Curva Fria d=3a |
|---|---|---|---|---|---|---|---|---|
| TB/T2345-2008 | Grau de aço chinês 55# | 43, 52, 60, 75 | Maior ou igual a 785Mpa | Maior ou igual a 520Mpa | Maior ou igual a 9% | Maior ou igual a 20% | HBW 227-388 | 30 graus, sem rachaduras |
Placa de peixe ferroviária padrão BS
| Padrão | Material | Tamanho (kg) | Resistência à tração Rm | Força de rendimento | Alongamento A | Redução da Área Z | Dureza Brinell | Curva Fria d=3a |
|---|---|---|---|---|---|---|---|---|
| BS47-1 | Grau de aço chinês 40# | BS75R, BS80A, BS90A, BS100A, BS113A | 550-650Mpa | N/A | Maior ou igual a 18% | N/A | N/A | N/A |
Prato de peixe ferroviário padrão sul-americano
| Padrão | Material | Tamanho (kg) | Resistência à tração Rm | Força de rendimento | Alongamento A | Redução da Área Z | Dureza Brinell | Curva Fria d=3a |
|---|---|---|---|---|---|---|---|---|
| De acordo com os requisitos do cliente | Grau de aço chinês 50# ou personalizado | TJ57, TJ ASCE90, TJ UIC60 (Brasileiro) 75LBS ASCE, 75LBS BSS, 80LBS ASCE, TJ BS80A (Peruano) | N/A | N/A | N/A | N/A | N/A | N/A |
Prato de peixe ferroviário padrão africano
| Padrão | Material | Tamanho (kg) | Resistência à tração Rm | Força de rendimento | Alongamento A | Redução da Área Z | Dureza Brinell | Curva Fria d=3a |
|---|---|---|---|---|---|---|---|---|
| De acordo com os requisitos do cliente | Grau de aço chinês 50# | 85LB, 85LB-80LB | N/A | N/A | N/A | N/A | N/A | N/A |
Placa de peixe ferroviária padrão AREMA
| Padrão | Material | Tamanho (kg) | Resistência à tração Rm | Força de rendimento | Alongamento A | Redução da Área Z | Dureza Brinell | Curva Fria d=3a |
|---|---|---|---|---|---|---|---|---|
| AREMA 2007 | Grau de aço chinês 50# | 115RE, 119RE, 132RE, 136RE, 141RE... | N/A | N/A | N/A | N/A | N/A | N/A |
Como selecionar as especificações apropriadas para uma barra de junta ferroviária?
A seleção das especificações apropriadas da barra de junção do trilho (placa de fixação) envolve combinar a barra com o peso/perfil do trilho, garantindo o ajuste adequado (4 ou 6 furos), a resistência do material e o tipo (padrão, isolado ou comprometido) para lidar com carga, velocidade e condições ambientais. As principais considerações incluem a correspondência da seção do trilho (por exemplo, 115 RE, 132 RE, 60 kg), a configuração necessária do furo do parafuso e as necessidades estruturais para manter a rigidez e a continuidade da junta.
Principais etapas para seleção:
Identifique o perfil e o peso do trilho:Determine o tamanho exato do trilho (lbs/yd ou kg/m), normalmente marcado na alma do trilho, para garantir que o perfil da placa de pesca corresponda perfeitamente aos ângulos de pesca do trilho.
Determine o tipo de junta:
- Juntas Padrão: Usadas para conectar seções de trilhos idênticas.
- Juntas de compromisso: Necessárias ao conectar dois trilhos de tamanhos, alturas ou perfis diferentes.
- Juntas Isoladas (IRJ): Necessárias para sistemas de sinalização (circuitos de via) para evitar o fluxo de corrente elétrica entre os trilhos.
Selecione Configuração do furo do parafuso:Escolha entre barras de 4 ou 6 furos com base na necessidade de maior resistência e fixação melhor e mais segura, o que é crucial para linhas de carga mais alta.
Verifique o material e a resistência:As barras de junta devem ser feitas de aço de{0}alta qualidade (por exemplo, aço carbono 45#, 50# ou 55#) para suportar cargas pesadas de rodas e tensões de impacto.
| Grau/Padrão | C | Si | Mn | P (máx.) | S (máx.) | Outras notas |
|---|---|---|---|---|---|---|
| 45# (GB/T 699) | 0.42-0.50 | 0.17-0.37 | 0.50-0.80 | 0.035 | 0.035 | Aço carbono de qualidade |
| 50# (GB/T 699) | 0.47-0.55 | 0.17-0.37 | 0.50-0.80 | 0.035 | 0.035 | Aço carbono de qualidade |
| 50Mn (GB/T 699) | 0.48-0.56 | 0.17-0.37 | 0.70-1.00 | 0.035 | 0.035 | Mn-aço carbono reforçado |
| Q235 (GB/T 700) | Menor ou igual a 0,22 | Menor ou igual a 0,35 | 0.30-0.65* | 0.045 | 0.050 | * Depende do método de desoxidação |
| Q345 (GB/T 1591) | Menor ou igual a 0,20 | Menor ou igual a 0,55 | 1.00-1.60* | 0.045 | 0.045 | Contém microligas (por exemplo, V, Nb, Ti) |
Consulte condições especiais:Para trilhos curvos, considere barras especificamente projetadas ou forjadas, e para trilhos soldados contínuos (CWR), selecione barras projetadas para manutenção ou reparos de emergência.
Fundada em 2008,TRILHO GNEEé um fabricante e fornecedor líder global de componentes ferroviários, especializado em alta-qualidadepratos de peixe ferroviário(barras de junção/barras de emenda) com forte capacidade de produção e capacidade de serviço global.
Nosso portfólio de placas de pesca ferroviárias é abrangente e está em conformidade com padrões internacionais, incluindo UIC, AREMA, BS, DIN e GB, abrangendo sistemas ferroviários leves (8kg-30kg), ferroviários pesados (38kg-75kg) e trilhos de guindaste (QU70-QU120). Oferecemos diversos tipos, como barras de juntas isoladas, placas de encaixe abauladas e juntas de trilhos de compromisso, com especificações precisas (4 furos/6 furos, 24 polegadas/36 polegadas), garantindo excelente desempenho mecânico. Mantemos um controle de qualidade rigoroso apoiado pela certificação ISO 9001:2015, um centro de inspeção interno e auditorias de terceiros da SGS e BV. Nosso serviço completo inclui personalização, produção, embalagem e suporte pós-venda, adaptado às necessidades do projeto do cliente.
Clique aquipara obter o catálogo detalhado de produtos da GNEE RAIL.
