↵Sistema de fixação de trilho e clipe

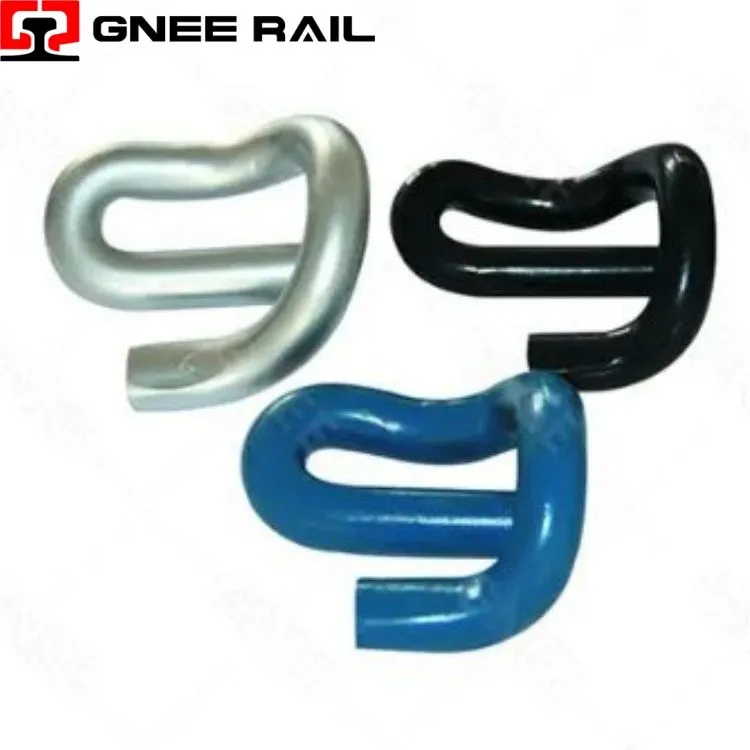

Um E-Clip ferroviário é umdispositivo de fixação de aço com mola tensionadaque fixa o pé do trilho ao ombro dormente atravésdeflexão elástica e resistência à torção-único entre os fixadores de trilhos por suaforça de fixação-autoajustávelque aumenta sob carga dinâmica, seuinstalação de-componente úniconão requer porcas, parafusos ou isoladores separados na forma básica, e seugeometria de seção universalque acomoda travessas de concreto e aço em 30+ perfis de trilhos; apesar da semelhança visual, as variantes do E-Clip diferem fundamentalmente emdiâmetro da barra, carga na ponta, classe de fadiga e proteção contra corrosão, tornando a substituição-padrão cruzada uma das principais causas do alargamento prematuro do medidor.
Especificações Técnicas:
| Variante | Diâmetro da barra | Carga nominal do dedo do pé | Deflexão máxima | Adequação do revestimento | Limitação Distinta |
|---|---|---|---|---|---|
| PR601 | 18mm | 7,5–8,5kN | 12mm | HDG, Dacromet | Somente metrô leve;<22.5t axle |
| PR401 | 20mm | 9,0–10,5kN | 15mm | Dacromet, Geomet | HDG proibido (risco de fragilização) |
| FC1504 | 20mm | 10,0–11,5kN | 16mm | Geomet, zinco-floco | Transporte pesado; 40t capaz |
| e2009 | 20mm | 9,0 kN ± 0,5 | 14mm | Óxido preto, Dacromet | Padrão chinês; espessura da teia específica |
| Clipe SKL-tipo E- | 18–20mm | 12–18kN | 10–14mm | HDG (menor ou igual a 18 mm apenas) | Não intercambiável com ombros Pandrol |
| Aço inoxidável | 20mm | 8,5–9,5kN | 15mm | Nenhum é necessário | Grau 316L; 50+ anos de vida costeira; Custo 30% maior |
Faixa de desempenho:
Forçar{0}}proporcionalidade de carregamento– Ao contrário dos espigões de parafuso com força de fixação fixa, E-Clip toe loadaumenta 15–25% sob a passagem da rodadevido à deflexão do pé do trilho. Essa ação de auto-aperto resiste à deformação sob cargas pesadas no eixo.
Princípio do feixe de torção– O clipe funciona como umbarra de torção-pró-tensionada, não uma mola cantilever. A perna torcida durante a instalação armazena energia no raio de curvatura, não na seção reta. Isso distribui a tensão e triplica a vida útil em relação aos projetos cantilever.
Ângulo de interação do ombro– O vetor de força de fixação énão vertical. O dedo do pé entra em contato com o pé do trilho em 38 graus –42 graus, criandocomponente horizontalque pressiona o trilho contra a face do medidor. Ângulo insuficiente → deslocamento lateral; ângulo excessivo → elevação do dedo do pé sob carga.
Manutenção e Perspectiva Operacional
- Óxido Preto + Óleo– Menor custo, vida útil de 3 a 8 anos em lastro seco. A camada de óxido fornecesem proteção catódica; uma vez rompido, o metal base sofre corrosão de 0,1–0,2 mm/ano. Inadequado para túneis, pistas costeiras ou molhadas.
- Dacromet / Geomet– 12–20 anos de vida.Revestimento em flocos de zinco-alumínio, 8–12 µm de espessura. Nenhum risco de fragilização por hidrogênio. Temperatura máxima de serviço 300 graus (ilimitada para ferrovia). Preferencial para tráfego misto-de alta velocidade.
- Galvanização-por imersão a quente (HDG)– 25–40 anos de vida.Limitado ao diâmetro da barra Menor ou igual a 18 mm. A seção mais espessa (20 mm) corre o risco de rachaduras quebradiças durante a retirada do banho de zinco. A especificação requer testes de impacto de amostras de produção.
↵Sistema de fixação de braçadeira de trilho
Este relatório fornece um exame técnico conciso dos sistemas de fixação ferroviária, com foco em suafunção temporária/não{0}}permanente, mecânica de transferência de carga de emergência-e compatibilidade com seções ferroviárias não-padrão. A análise evita deliberadamente a sobreposição com discussões anteriores sobre clipes elásticos (E-Clip, SKL, Fastclip, Nabla), pontas de parafuso ou pontas de cachorro. O foco aqui éprático e distinto: recuperação de descarrilamento, emergências de rompimento de trilhos e aplicações ferroviárias/portuárias de guindastes.
Especificações Técnicas:
| Variante | Aplicação Primária | Compatibilidade de Seção Ferroviária | Mecanismo de fixação | Recurso visual distinto | Erros comuns-de seleção |
|---|---|---|---|---|---|
| GTR-1/MCT (Emergência) | Ponte de ruptura ferroviária | UIC54, UIC60, 115RE, 136RE | Placa de ponte central + braçadeiras duplas | Fratura de longos vãos de placa central; configuração de quatro-parafusos | Usado como clipe permanente (incorreto-requer re-torque semanal) |
| Braçadeira de trilho de guindaste (FPA/FPD) | Trilhos para guindastes portuários/industriais | A100, A120, A150, ASCE 171/175 | Engate lateral-da mandíbula da cabeça do trilho | Prende a cabeça do trilho, não o pé; sem fixação de dorminhoco | Especificado para linha principal (restrição lateral insuficiente) |
| Braçadeira de junta de bloco isolado | Juntas de trilho isoladas | UIC54, UIC60 | Placas separadoras dielétricas + parafusos de tensão | Camadas visíveis de isolamento de fibra de vidro/epóxi | Pinça padrão instalada-falha no circuito de sinal |
| Braçadeira de parada de buffer (deslizante) | Absorção de energia de impacto | UIC54, UIC60 | Tensão de deslizamento calibrada | Furos de parafusos alongados; indicadores de desgaste | Braçadeira fixa instalada-sem função deslizante |
| Braçadeira de construção temporária | Preparação do empreiteiro | Todas as seções inferiores-planas | Formato de U-simples + parafuso central único | Design minimalista; sem contorno do pé do trilho | Usado em pista permanente (dano por indentação) |
Faixa de desempenho:
Fixação de Emergência de Quebra de Trilho (Restauração de Tráfego):
Após a quebra do trilho ou falha na solda, grampos de tensão (por exemplo, GTR-1, MCT) são aplicados no local da fratura.Capacidade de transferência de carga: 80-120 kNpor par de grampos. Restaura a passagem de 20 km/h imediatamente. O reparo permanente ocorre dentro de 24 a 72 horas.
Operações de recuperação e recarrilamento de descarrilamento:
As braçadeiras fixam os trilhos aos dormentes durante o recarrilamento do guindaste. Impede o deslocamento da esteira sob cargas de elevação (até 200 toneladas). Aplicado em intervalos de 2 m através da zona de descarrilamento. Removido depois que as rodas voltam aos trilhos.
Manutenção e Perspectiva Operacional
- Velocidade de instalação e remoção (contexto de emergência):
- Instalação manual da braçadeira:30-60 segundosusando chave de impacto ou soquete de catraca. Aplicação de braçadeira hidráulica:15-20 segundos. A velocidade é crítica-as janelas de posse de quebra de trilhos duram em média 45 a 60 minutos .
- Retenção de tensão do parafuso (re-aperto semanal):
- Os grampos dependem da força de fixação do parafuso e não da geometria da mola. Causas de vibração10-15% de perda de torque por semanasob trânsito. Re-aperto semanal obrigatório para uso contínuo. Após 4-6 semanas, o risco de desgaste do encadeamento aumenta - os grampos são removidos e reparados .
