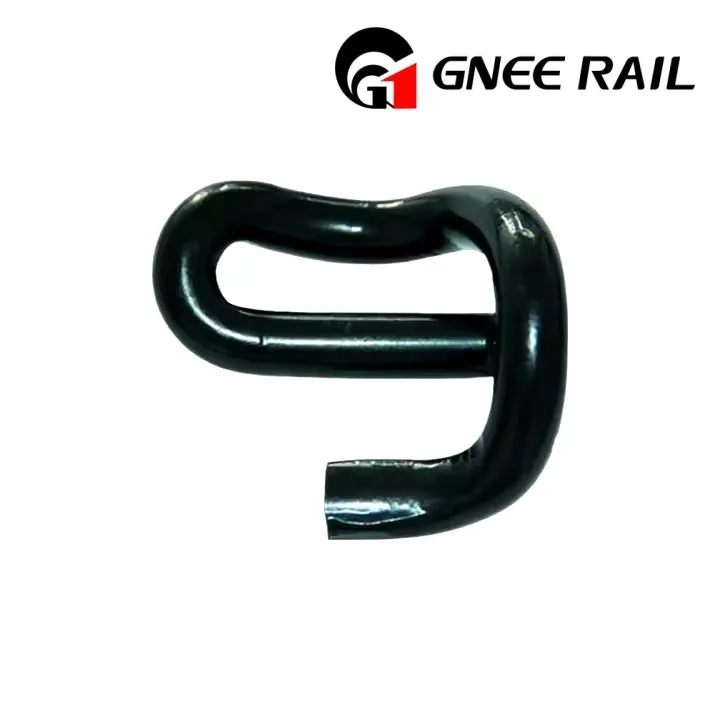

Clipes de trilho E2009

Os clipes ferroviários também são chamados de clipes ferroviários, clipes elásticos para trilhos, clipes para trilhos ou clipes para dormentes ferroviários. Esses componentes são usados para prender os trilhos a dormentes ou placas de base, garantindo estabilidade e segurança. O clipe para trilho E2009 faz parte das ofertas de clipes para trilho da Pandrol e pertence à linha E-type. Como fabricante experiente e profissional, oferecemos uma ampla gama de clipes ferroviários, incluindo E1809, E2052, E1804, E2055, E2005 e E2006. Aderimos aos padrões ISO9001 para controle de qualidade. Soluções personalizadas estão disponíveis. Não hesite em contactar-nos.

Especificação dos clipes de trilho E2009

Item nº	Material	Diâmetro	Comprimento do clipe	Largura do clipe	Peso	CDH	Pressão	Teste de fadiga
E1,E2,E3	60Si2Mn	ø18			0.8	44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
E1609	60Si2Mn	ø18	93±3		0.43	44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
E1809	60Si2Mn	ø18	104±3		0.62	44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
E1817	60Si2Mn	ø18	104±3	37.5±3.0	0.62	44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
E2001	60Si2Mn	ø18			0.6	44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
E2007	60Si2Mn	ø18	105±5	38 máx.	0.62	44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
E2009	60Si2Mn	ø18	106±3	37.5	0.65	44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
E2055	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
E2056	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
E2063	60Si2Mn	ø20	110.5	53.5	0.8	44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
PR309	60Si2Mn	ø19	130		0.91	44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
PR401	60Si2Mn	ø20	127±3	38.1±3.0	0.97	44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
PR601	60Si2Mn	ø19			0.8	44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
PR85	60Si2Mn	ø19	88±3		0.8	44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
PR415	60Si2Mn	ø20			0.8	44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
PR601	60Si2Mn	ø20				44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
DI	60Si2Mn	ø18	100±3			44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
E18	60Si2Mn	ø18	100±3			44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
E19	60Si2Mn	ø18	100±3			44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
E20	60Si2Mn	ø18	100±3			44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
SKL1	60Si2Mn	ø13	133±2.3		0.48	44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
SKL3	60Si2Mn	ø13	120±2		0.48	44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
SKL12	60Si2Mn	ø13			0.53	44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
SKL14	60Si2Mn	ø13	155±2		0.53	44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
Clipe rápido-1508	60Si2Mn	ø15			0.58	44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
Clipe rápido-1501	60Si2Mn	ø15			0.58	44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
Clipe rápido-16	60Si2Mn	ø16			0.6	44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo

Especificação de material de clipes de trilho E2009

Série	Tipo	Dureza	Material	Vida de fadiga	Superfície
Clipe de trilho E	E1,E2,E3	44-48CHR	60Si2MnA: C:{{0}}.56-0.64, Mn:0.60-0.90, Si:1.60-2 .00, Cr: Menor ou igual a 0.35, P: Menor ou igual a 0,03, S: Menor ou igual a 0,03 60Si2CrA: C:{{0}}.56-0.64, Mn:0.40-0.70, Si:1.40-1 0,80,Cr:0.70-1.00 P: Menor ou igual a 0,03, S: Menor ou igual a 0,03 55Si2Mn: C:{{0}}.52-0.60, Mn:0.60-0.90, Si:1. 50-2.00,Cr: Menor ou igual a 0,35 P: Menor ou igual a 0,03, S: Menor ou igual a 0,03 38Si7: C:{{0}}.35-0.42, Mn:0.50-0.80, Si:1.50-1 0,80, P: Menor ou igual a 0,03, S: Menor ou igual a 0,03	Para o Dia.18 são 3 milhões de ciclos sem quebrar. Para o Dia.20 são 5 milhões de ciclos sem quebra.	Simples (oleado), Óxido preto, pintura colorida ou conforme necessidade do cliente.
	E1609
	E1809
	E1817
	E2001
	E2006
	E2009
	E2055
	E2056
Clipe Vossloh Clipe de trilho forjado	SKL1	42-47CHR
Clipe ferroviário PR	PR309	44-48CHR
	PR401
	PR601
	PR85
Também podemos fabricar clipes ferroviários personalizados seguindo seus desenhos ou amostras!
