↵Sistema de fixação de trilho e clipe

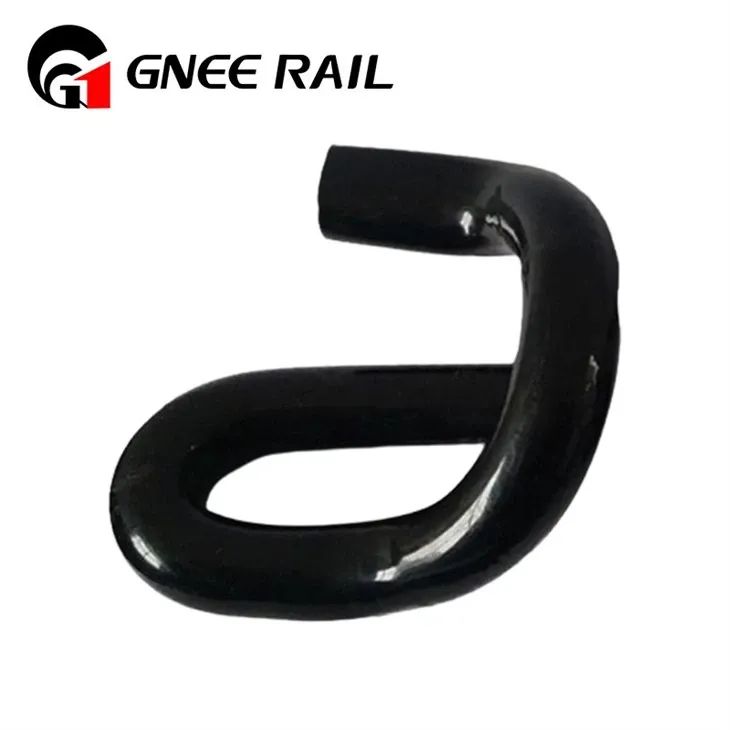

O Railway E Clip, também conhecido como Elastic Rail Clip ou clipe tipo "e", é um componente de fixação crítico em sistemas ferroviários modernos. É um dispositivo de mola de aço-tensionado e-tratado termicamente, projetado para fixar o trilho à placa de base ou ao dormente. Sua principal função é manter uma força de fixação constante, garantindo a estabilidade da bitola dos trilhos, absorvendo vibrações dinâmicas e fornecendo restrição longitudinal para gerenciar a expansão e contração térmica.
Especificações Técnicas:
| Recurso/Tipo | Tipo SKL (Origem Alemã) | Fastclip (Pandrol) | Clipe Nabla | e-Clipe (padrão chinês) |
|---|---|---|---|---|
| Perfil principal | Ombros robustos e largos em forma de “orelhas”. | Perfil mais fino, biqueira otimizada. | Forma distinta de "∇" (nabla). | Semelhante ao SKL, adaptado para os padrões GB. |
| Princípio de fixação | Alta pré-tensão inicial-e aderência rígida. | Elasticidade equilibrada e carga na ponta do pé. | Rigidez progressiva, alta carga na ponta do pé. | Alta força de fixação, ênfase na estabilidade. |
| Aplicação Típica | Linhas de-alta velocidade, transporte-pesado (Europa, CN). | Tráfego misto, trânsito urbano (Global). | Carga pesada-por eixo, condições severas. | Linhas convencionais e-de alta velocidade na China. |
| Característica-chave de desempenho | Estabilidade excepcional anti-deslizamento. | Excelente amortecimento de vibrações, fácil instalação. | Resistência superior ao rolamento do trilho. | Custo-econômico para redes-de alta densidade. |
| Sistema Associado | Freqüentemente com placa de fixação de tensão SKL. | Usado com ombro/placa Pandrol. | Integrado com ombro específico. | Usado com travessas de concreto padrão chinês. |
Perspectiva de material e durabilidade
Fabricado a partir deaço para molas-de alta qualidade(por exemplo, 60Si2Mn, SUP9), conhecido por seu alto limite elástico e resistência à fadiga.
Ele passa por um controleprocesso de tratamento térmico(têmpera e revenido) para obter uma estrutura de martensita revenida, proporcionando tenacidade.
Proteção de superfíciecontra a corrosão é crítica, comumente aplicada através degalvanização-por imersão a quenteou revestimentos epóxi.
Peening de tiroé frequentemente empregado para induzir tensões superficiais compressivas benéficas, aumentando a resistência à fadiga.
Os principais modos de falha monitorados incluemrelaxamento do estresse, corrosão por corrosão, erachaduras por fadigaoriginados de micro-defeitos.
Perspectiva Econômica e de Padronização
- Como um componente-de alto volume, seueficiência de custos de fabricaçãoerendimento de materiaissão considerações importantes de produção.
- A análise do custo do ciclo de vida equilibra o preço inicialvida útilerequisitos de manutenção.
- Padrões globais e nacionais (por exemplo,EN 13481, TB/T 3065) regem suas dimensões, propriedades mecânicas e protocolos de teste.
- A padronização permiteintercambialidademas requer rigorosocontrole de qualidadeecertificaçãoentre fornecedores.
- A logística e a gestão de estoques são cruciais devido às grandes quantidades necessárias por quilômetro de trilho.
