Trilhoe Sistema de fixação CLIP

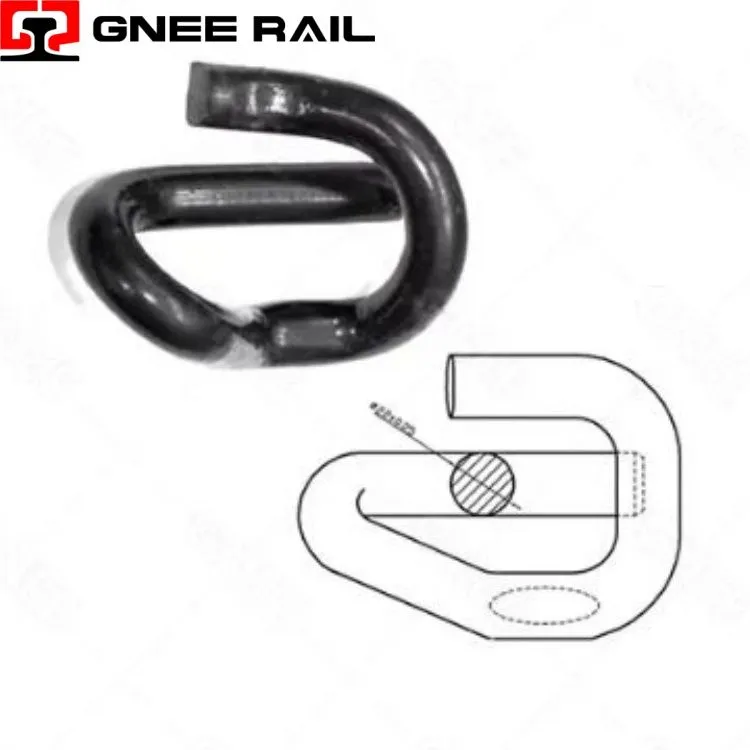

O Railway E-Clip é um fixador de mola de força pré-tensionada e constante-fabricado em aço para molas temperado e revenido, que se distingue por sua configuração geométrica de circuito-fechado que forma um perfil "E" distinto quando visto em seção. Projetado para integração com ressaltos fundidos em travessas de concreto, este fixador utiliza um princípio de mola cantilever onde o corpo do clipe é deformado elasticamente durante a instalação para armazenar energia mecânica que se traduz em pressão descendente sustentada na base do trilho.
Especificações Técnicas:
| Atributo | Detalhe Técnico | Indicador de desempenho |
|---|---|---|
| Princípio da Primavera | Cantilever com retenção-de circuito fechado | Armazenamento elástico de energia através de deflexão |
| Padrão de Materiais | Aço para molas de acordo com EN 10089 ou equivalente | Resistência à tração de 1.300 – 1.600 MPa |
| Força de Instalação | Inserção-operada por alavanca | Esforço manual de 200 – 400 N |
| Carga de fixação estática | Por assento ferroviário (2 clipes) | 18 – 28 kN no total |
| Certificação de Qualidade | Padrões da indústria | Conformidade com a série ISO 9001, EN 13481 |
Perspectiva de instalação e manutenção:
- Bloqueio Mecânico Positivo:A geometria-fechada do calcanhar se encaixa em um recesso correspondente no ombro-fundido, criando um intertravamento mecânico positivo que evita que o clipe seja ejetado sob vibração de alta-frequência ou impacto lateral repentino.
- Estabilidade do ponto de articulação:A interface do calcanhar-ao{1}}ombro funciona como um pivô fixo durante a instalação e a manutenção, garantindo que o vetor de força de fixação permaneça consistente em toda a faixa elástica do clipe.
- Compensação de desgaste:As superfícies de contato dos ressaltos são projetadas com raios generosos que acomodam desgaste menor ao longo do tempo sem alterar a geometria instalada do clipe ou as características de fixação.
Manutenção e Perspectiva Operacional
- Ampla faixa operacional:A liga de aço da mola e os parâmetros de tratamento térmico são selecionados para manter propriedades elásticas consistentes em todo o espectro de temperatura de -40 graus a +70 graus encontrado nas operações ferroviárias globais.
- Coordenação de Expansão Térmica:A geometria do clipe acomoda a expansão térmica diferencial entre o trilho de aço, o dormente de concreto e o próprio clipe, sem induzir tensão adicional que afetaria a estabilidade da força de fixação.
- Resistência à radiação UV:O sistema de proteção contra corrosão inclui acabamentos-estáveis aos raios UV que evitam a degradação da integridade do revestimento em seções expostas da pista, onde a luz solar acelera o envelhecimento do material.
Fornecedor profissional Gnee
