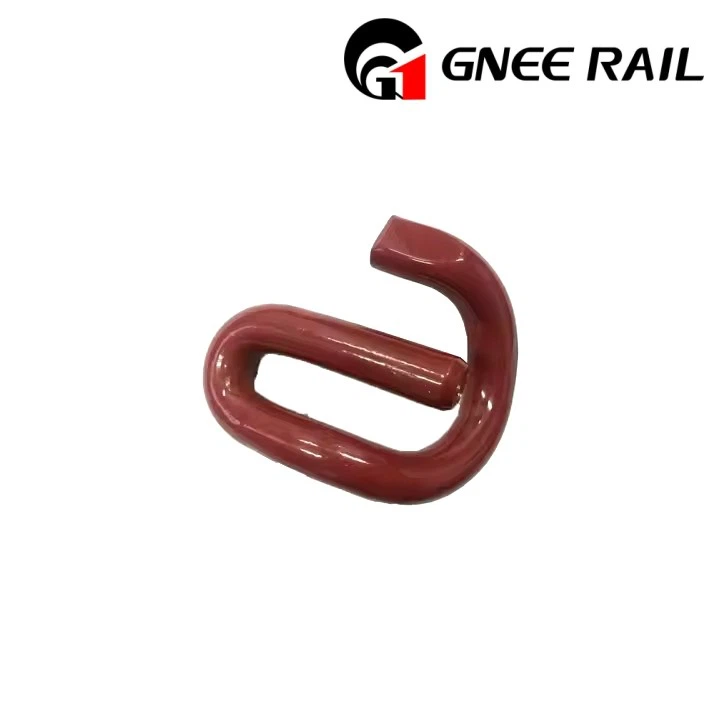

Clipes de trilho E1
O clipe de trilho também é conhecido como clipe ferroviário, clipe elástico de trilho, clipe de trilho, clipe de trilho ferroviário ou clipe de dormente ferroviário, é usado para fixar com segurança o trilho ao dormente ou placa de base, mantendo a estabilidade dos trilhos, a bitola adequada e a segurança durante o trem operações. Os clipes de trilho E1 fazem parte da linha de clipes de trilho da Pandrol e pertencem à categoria E-type. Somos um fabricante profissional e confiável de componentes ferroviários, especializado na produção de todos os tipos de clipes ferroviários, incluindo clipes tipo E, como E1809, E2052, E1804, E2055, E2005 e E2006. Priorizamos a qualidade e garantimos que cada etapa do nosso processo de produção siga os rígidos padrões ISO9001, atendendo aos requisitos internacionais de qualidade. Opções de personalização estão disponíveis para atender às suas necessidades específicas. Não hesite em contactar-nos para obter mais informações.
Especificação dos clipes de trilho E1
| Item nº | Material | Diâmetro | Comprimento do clipe | Largura do clipe | Peso | CDH | Pressão | Teste de fadiga |
| E1,E2,E3 | 60Si2Mn | ø18 | 0.8 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | ||
| E1609 | 60Si2Mn | ø18 | 93±3 | 0.43 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | |
| E1809 | 60Si2Mn | ø18 | 104±3 | 0.62 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | |
| E1817 | 60Si2Mn | ø18 | 104±3 | 37.5±3.0 | 0.62 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo |
| E2001 | 60Si2Mn | ø18 | 0.6 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | ||
| E2007 | 60Si2Mn | ø18 | 105±5 | 38 máx. | 0.62 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo |
| E2009 | 60Si2Mn | ø18 | 106±3 | 37.5 | 0.65 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo |
| E2055 | 60Si2Mn | ø20 | 106±3 | 56.6±3.0 | 0.8 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo |
| E2056 | 60Si2Mn | ø20 | 106±3 | 56.6±3.0 | 0.8 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo |
| E2063 | 60Si2Mn | ø20 | 110.5 | 53.5 | 0.8 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo |
| PR309 | 60Si2Mn | ø19 | 130 | 0.91 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | |
| PR401 | 60Si2Mn | ø20 | 127±3 | 38.1±3.0 | 0.97 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo |
| PR601 | 60Si2Mn | ø19 | 0.8 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | ||
| PR85 | 60Si2Mn | ø19 | 88±3 | 0.8 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | |
| PR415 | 60Si2Mn | ø20 | 0.8 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | ||
| PR601 | 60Si2Mn | ø20 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | |||
| DI | 60Si2Mn | ø18 | 100±3 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | ||
| E18 | 60Si2Mn | ø18 | 100±3 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | ||
| E19 | 60Si2Mn | ø18 | 100±3 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | ||
| E20 | 60Si2Mn | ø18 | 100±3 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | ||
| SKL1 | 60Si2Mn | ø13 | 133±2.3 | 0.48 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | |
| SKL3 | 60Si2Mn | ø13 | 120±2 | 0.48 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | |
| SKL12 | 60Si2Mn | ø13 | 0.53 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | ||
| SKL14 | 60Si2Mn | ø13 | 155±2 | 0.53 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | |
| Clipe rápido-1508 | 60Si2Mn | ø15 | 0.58 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | ||
| Clipe rápido-1501 | 60Si2Mn | ø15 | 0.58 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | ||
| Clipe rápido-16 | 60Si2Mn | ø16 | 0.6 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo |
Especificação de material de clipes de trilho E1
| Série | Tipo | Dureza | Material | Vida de fadiga | Superfície |
| Clipe de trilho E | E1,E2,E3 | 44-48CHR | 60Si2MnA: C:{{0}}.56-0.64, Mn:0.60-0.90, Si:1.60-2 .00, Cr: Menor ou igual a 0.35, P: Menor ou igual a 0,03, S: Menor ou igual a 0,03 60Si2CrA: C:{{0}}.56-0.64, Mn:0.40-0.70, Si:1.40-1 0,80,Cr:0.70-1.00 P: Menor ou igual a 0,03, S: Menor ou igual a 0,03 55Si2Mn: C:{{0}}.52-0.60, Mn:0.60-0.90, Si:1. 50-2.00,Cr: Menor ou igual a 0,35 P: Menor ou igual a 0,03, S: Menor ou igual a 0,03 38Si7: C:{{0}}.35-0.42, Mn:0.50-0.80, Si:1.50-1 0,80, P: Menor ou igual a 0,03, S: Menor ou igual a 0,03 |
Para o Dia.18 são 3 milhões de ciclos sem quebrar. Para o Dia.20 são 5 milhões de ciclos sem quebra. |
Simples (oleado), Óxido preto, pintura colorida ou conforme necessidade do cliente. |
| E1609 | |||||
| E1809 | |||||
| E1817 | |||||
| E2001 | |||||
| E2006 | |||||
| E2009 | |||||
| E2055 | |||||
| E2056 | |||||
| Clipe Vossloh Clipe de trilho forjado |
SKL1 | 42-47CHR | |||
| Clipe ferroviário PR | PR309 | 44-48CHR | |||
| PR401 | |||||
| PR601 | |||||
| PR85 | |||||
| Também podemos fabricar clipes ferroviários personalizados seguindo seus desenhos ou amostras! | |||||
