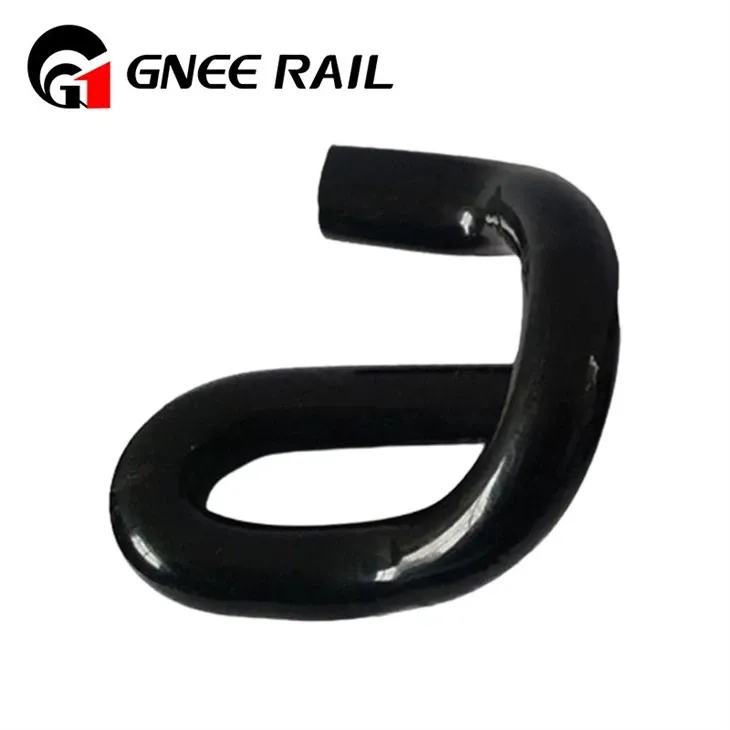

Clipes E ferroviários
|
Modelo |
Diâmetro |
Material |
Dureza |
Força de aperto |
Tratamento de superfície |
Ferrovia e cenário aplicáveis |
Fixadores correspondentes |
Massa por Clipe |
Padrões de conformidade |
|
E10 |
φ10 mm |
50CrVA |
39–44 HRC |
4–7 kN |
Eletro-galvanização (maior ou igual a 18μm) |
Bonde urbano (baixo 运量, trilho de 30kg/m) |
Parafuso M8 + Arruela Plana |
~85g |
EN 13481-4, CJ/T 527 |
|
E14 |
φ14mm |
60Si2MnA |
42–47 HRC |
9–12kN |
Galvanização-por imersão a quente (maior ou igual a 80μm) |
Frete Regional (ferroviário de 43–50kg/m) |
Parafuso M10 + Arruela de pressão |
~150g |
EN 13481-3,GB/T 13489 |
|
E16-HD |
φ16mm |
55SiMnVB |
45–50 HRC |
16–19kN |
Dacromet (maior ou igual a 8μm) + Zincagem |
Transporte-pesado (Mineração, trilho de 60 kg/m) |
Parafuso M12 + Arruela de pressão |
~220g |
AREMA 10,GB/T 13489 |
|
E18-HS |
φ18mm |
60Si2CrVA |
46–51 HRC |
18–22kN |
Dacromet + Selante (maior ou igual a 10μm) |
Alta-velocidade (maior ou igual a 250 km/h, CRTS II) |
Parafuso M14 + Porca de Travamento |
~280g |
TB/T 3562, EN 13481-2 |
Lista de verificação rápida de qualidade para clipes E ferroviários
|
Item de inspeção |
Método de teste |
Critério de aprovação/reprovação rápida |
Plano de Amostragem |
Ferramenta/Referência |
|
Validação de Materiais |
PMI portátil (somente C/Si/Mn) |
C: 0,55–0,65% (para 60Si2MnA); Sem valores-fora da nota |
2 peças/lote |
Analisador PMI portátil |
|
Verificação de pontos de dureza |
Testador portátil Rockwell |
Teste de 1 ponto; Dentro da faixa do modelo (±1 HRC máx.) |
3 peças/lote |
Testador Rockwell (escala HRC) |
|
Ajuste Dimensional |
Pino medidor (diâmetro) + régua |
Diâmetro: ±0,2mm; Comprimento: ± 0,5 mm (se aplicável) |
8 peças/lote |
Conjunto de pinos de medição, régua de aço |
|
Qualidade de Superfície |
Varredura visual (sem lupa) |
Sem rachaduras/rebarbas visíveis; Manchas de ferrugem Menores ou iguais a 3mm² |
100% (aleatório) |
Gráfico de grau de ferrugem (GB/T 15519) |
|
Força de fixação (ponto) |
Medidor de força simplificado |
Maior ou igual a 90% da força mínima do modelo (por exemplo, maior ou igual a 8,1kN para E14) |
1 peça/lote |
Medidor de força portátil |
|
Embalagem e marcação |
Verificação visual |
Saco-antiferrugem intacto; Modelo/lote legível |
2 pacotes/lote |
Inspeção Visual |
