↵Sistema de fixação de trilho e clipe

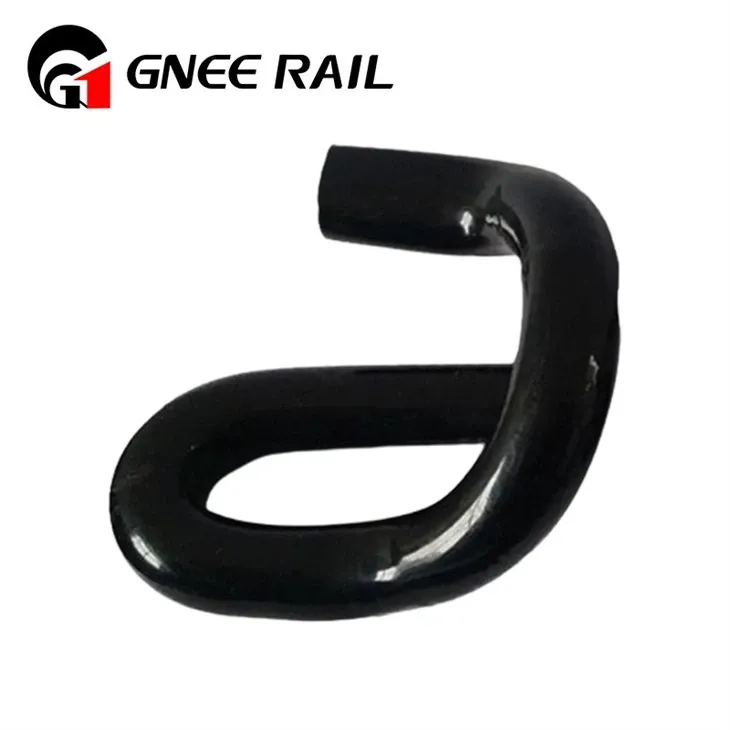

O clipe ferroviário é usado para fixar os trilhos à placa de base subjacente junto com o dormente de concreto. Uma variedade de tipos diferentes de clipes-para serviços pesados são usados para fixar os trilhos à placa de base subjacente ou ao dormente, sendo um deles o clipe E, que tem o formato de um clipe de papel grosso. Outro é o grampo de tensão SKL, que também é o tipo mais utilizado em todo o mundo. Outros como KPO Clamp e Nabla Clip, também utilizados em diversas situações.
Especificações Técnicas:
| Recurso | Categoria | Especificação/Característica | |
|---|---|---|---|
| Especificação de materiais | Fabricação | Aço para molas com alto-carbono (normalmente 0,60-0,75% C) com liga de silício-manganês | |
| Processo de tratamento térmico | Fabricação | Austêmpera ou têmpera e revenimento para atingir dureza de 42-48 HRC | |
| Expectativa de vida do projeto | Vida útil | 15-25 anos dependendo da densidade do tráfego e das condições ambientais | |
| Velocidade de instalação | Operacional | 150-300 clipes por hora por operador com ferramentas de acionamento mecânico | |
| Faixa típica de carga do dedo do pé | Desempenho | 8-12 kN inicial, mantendo 7-10 kN durante toda a vida útil | |
| Faixa operacional de temperatura | Ambiental | -40 graus a +80 graus sem degradação significativa do desempenho | |
Perspectiva Mecânica e de Instalação
Gerenciamento-de força tridimensional: Converte a força de fixação horizontal do clipe do trilho em uma combinação de pressão vertical no dormente e restrição lateral contra a base do trilho.
Distribuição e concentração de estresse: Projetado com raios e ângulos específicos para distribuir altas tensões de contato do clipe sobre uma área mais ampla do dormente e do próprio clipe, minimizando a deformação plástica.
Envolvimento dos pés ferroviários: Apresenta um perfil de contato usinado com precisão que acomoda com segurança a base do trilho, evitando a elevação e controlando o ângulo de inclinação do trilho (normalmente 1:40 ou 1:20).
Perspectiva de instalação, manutenção e integração de sistemas
- Fundação para montagem de fixação: Atua como ponto de ancoragem ao qual todos os outros componentes (clipe, isolador, possível placa de tensão) estão conectados, definindo a geometria central do sistema.
- Interface dormente: Projetado para ser embutido no concreto durante a fundição do dormente ou ancorado com segurança em dormentes de madeira/aço por meio de parafusos ou adesivos, garantindo uma conexão permanente.
- Manutenção do medidor: Crítico para manter a bitola precisa; desgaste ou danos à superfície guia do ressalto levam diretamente ao alargamento da bitola.
- Substituição Modular: em muitos sistemas, ombros desgastados ou danificados podem ser substituídos individualmente sem a necessidade de substituição de todo o dormente, facilitando a manutenção-econômica.
