Descrição
Parâmetros técnicos

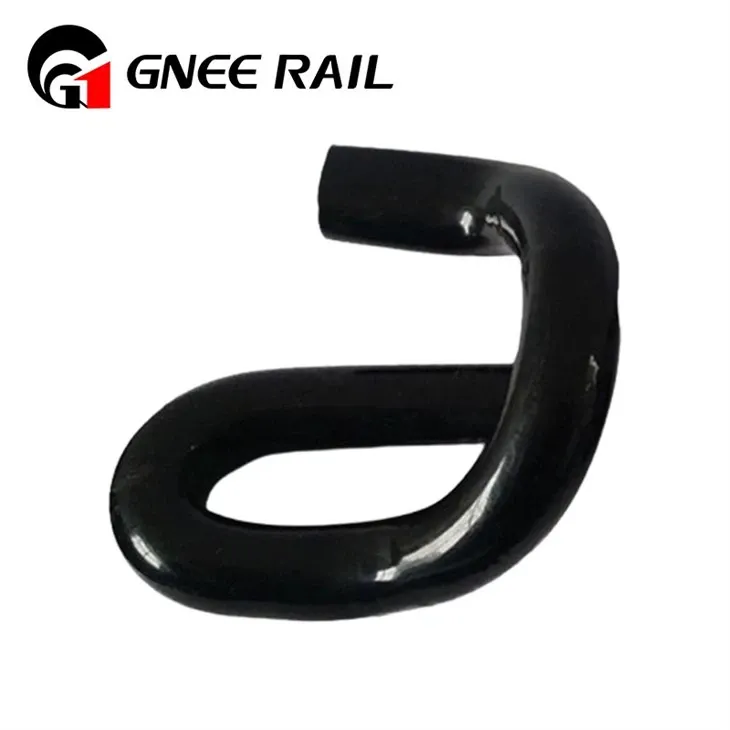

Clipes E ferroviários
| Diâmetro | Material | Dureza | Força de aperto | Tratamento de superfície | Zona climática aplicável | Resistência-a baixas temperaturas (mín.) | Faixa de custo de conjunto único (USD) |
|---|---|---|---|---|---|---|---|
| E12-Frio | φ12mm | 50CrVA | 40–45 HRC | 5–8kN | Galvanização-por imersão a quente (maior ou igual a 85 μm) | -40 graus ~25 graus (regiões frias) | 25J (-40 graus) |
| E14-Deserto | φ14mm | 60Si2MnA | 42–47 HRC | 9–12 kN | Dacromet (maior ou igual a 10μm) + Zincagem | -5 graus ~50 graus (Deserto Árido) | 20J (-20 graus) |
| E16-Litoral | φ16mm | 55SiMnVB | 44–49 HRC | 15–18kN | Revestimento epóxi (maior ou igual a 60μm) | 0 graus ~ 40 graus (úmido costeiro) | 22J (-30 graus) |
| E18-HS-Frio | φ18mm | 60Si2CrVA | 46–51 HRC | 18–22kN | Dacromet + Selante (maior ou igual a 12μm) | -35 graus ~30 graus (zona fria HSR) | 30J (-40 graus) |
| E10-Túnel | φ10 mm | 60Si2MnA | 39–44 HRC | 4–6kN | Revestimento Fosfatado + Óleo | 10 graus ~35 graus (túnel úmido) | 18J (-10 graus) |
Lista de verificação prática de qualidade e manutenção de emergência
| Estágio de inspeção | Item-chave | Método de teste | Critério de Aceitação | Regra de Amostragem/Execução | Ferramenta/Referência |
|---|---|---|---|---|---|
| Cheque recebido | Conformidade material e ambiental | Teste portátil PMI + RoHS | C: 0,56–0,64% (60Si2MnA); Pb/Cd/Hg Menor ou igual a 1000ppm | 5 peças/lote | Analisador PMI portátil; Detector RoHS |
| Teste de ambiente extremo | Sal-resistência ao spray e ao calor | Câmara-de spray de sal + teste de envelhecimento por calor | Sem ferrugem vermelha após 600h; Sem amolecimento a 150 graus | 2 peças/lote | Testador de-spray de sal; Forno-de alta temperatura |
| Reparo de emergência | Velocidade de instalação rápida | Operação de emergência simulada | Instalação Menor ou igual a 12s/peça (equipe de 2 pessoas) | Pista de 10 unidades/500 m (exercício trimestral) | Kit de ferramentas de E{0}}clip de emergência |
| Serviço-de longo prazo | Desgaste do revestimento e deterioração da força | Medidor de espessura + testador de força dinâmica | Desgaste do Revestimento Menor ou igual a 15% (3 Anos); Perda de força menor ou igual a 8% (5×10⁵ Ciclos) | 5 peças/km anualmente | Medidor de Espessura Magnética; Testador Dinâmico |
