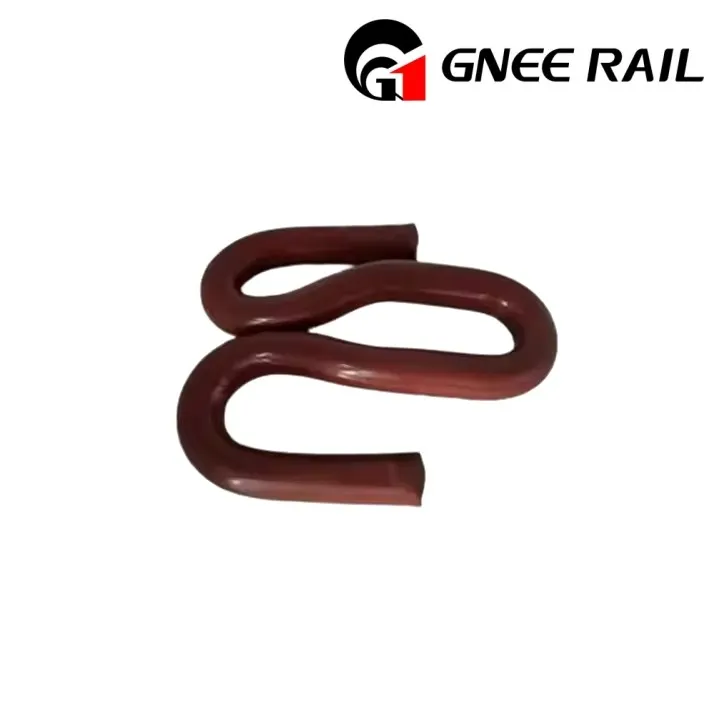

Pista Fast Clip 1600

O sistema Fast Clip da Pandrol é reconhecido por sua inovadora tecnologia de fixação de trilhos. O Fast Clip 1600 da GNEE Rail apresenta um design sem parafusos e de alta elasticidade que fornece conexões seguras e duráveis entre o trilho e o dormente. Com excelente resistência à vibração e estabilidade, facilita a construção eficiente e econômica de trilhos, ao mesmo tempo que minimiza os requisitos de manutenção. GNEE Rail oferece uma variedade de clipes rápidos, incluindo Rail Fast Clip 16, 1500, 1501, 1502, 1306, 1508, 1504, 1600 e 1605. Também fornecemos outros sistemas como Pandrol E Clip, SKL Clip, KPO Clamp, Nabla Clip e Deenik Clip. Todos os produtos atendem aos padrões globais e são personalizáveis de acordo com suas necessidades específicas. Contate-nos hoje!

fast rail clip

Características do Sistema de Fixação Rail FC

Design de separação flexível sem ombro.

Inclui uma placa de ligação ferroviária para estabilidade.

Sistema de fixação sem parafusos para eficiência.

Altura fixa com elasticidade integrada para maior durabilidade.

Faixa de medição ajustável: -8 mm a +4 mm.

Alta pressão de fivela de 10 kN e faixa de deslocamento de 12 mm.

Rigidez estática: 80–100 kN/mm.

Rastreie os parâmetros técnicos do Fast Clip 1600

Item nº	Material	Diâmetro	Comprimento do clipe	Largura do clipe	Peso	CDH	Pressão	Teste de fadiga
E1,E2,E3	60Si2Mn	ø18			0.8	44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
E1609	60Si2Mn	ø18	93±3		0.43	44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
E1809	60Si2Mn	ø18	104±3		0.62	44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
E1817	60Si2Mn	ø18	104±3	37.5±3.0	0.62	44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
E2001	60Si2Mn	ø18			0.6	44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
E2007	60Si2Mn	ø18	105±5	38 máx.	0.62	44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
E2009	60Si2Mn	ø18	106±3	37.5	0.65	44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
E2055	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
E2056	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
E2063	60Si2Mn	ø20	110.5	53.5	0.8	44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
PR309	60Si2Mn	ø19	130		0.91	44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
PR401	60Si2Mn	ø20	127±3	38.1±3.0	0.97	44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
PR601	60Si2Mn	ø19			0.8	44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
PR85	60Si2Mn	ø19	88±3		0.8	44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
Informações PR415	60Si2Mn	ø20			0.8	44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
PR601	60Si2Mn	ø20				44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
DI	60Si2Mn	ø18	100±3			44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
E18	60Si2Mn	ø18	100±3			44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
E19	60Si2Mn	ø18	100±3			44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
E20	60Si2Mn	ø18	100±3			44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
SKL1	60Si2Mn	ø13	133±2.3		0.48	44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
SKL3	60Si2Mn	ø13	120±2		0.48	44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
SKL12	60Si2Mn	ø13			0.53	44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
SKL14	60Si2Mn	ø13	155±2		0.53	44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
Clipe rápido-1508	60Si2Mn	ø15			0.58	44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
Clipe rápido-1501	60Si2Mn	ø15			0.58	44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
Clipe rápido-16	60Si2Mn	ø16			0.6	44-48	Maior ou igual a 9,5KN	5.000.000 vezes sem intervalo
