Descrição
Parâmetros técnicos

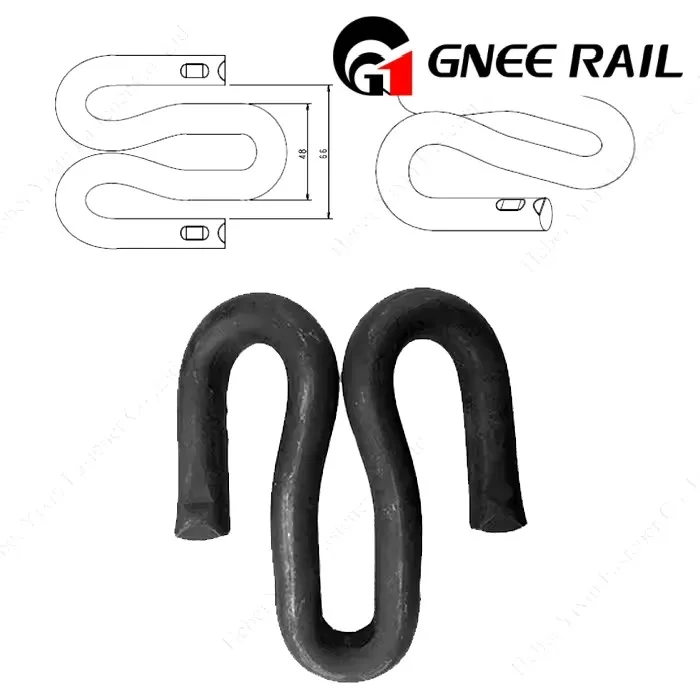

Rastrear clipes rápidos 1504
O sistema Fast Clip da Pandrol resume a inovação na fixação de trilhos. Fast Clip 1504 GNEE Rail GNEE é uma solução de fixação sem parafusos e de alta elasticidade que oferece resistência superior à vibração e estabilidade para conexões trilho-travesso. Ideal para construção de vias eficiente e econômica, reduz as necessidades de manutenção e maximiza o desempenho. GNEE Rail oferece uma ampla variedade de clipes rápidos, incluindo Rail Fast Clip 16, 1500, 1501, 1502, 1306, 1508, 1504, 1600 e 1605. Ofertas adicionais incluem sistemas como Pandrol E Clip, SKL Clip, KPO Clamp, Nabla Clip e Deenik Clip. Totalmente em conformidade com os padrões globais, nossos produtos podem ser personalizados. Entre em contato conosco hoje!
Especificação do sistema Track Fast Clip
| Não. | Item | Índice de desempenho |
| 1 | Tipo de trilho aplicado | Trilho de aço padrão GB de 60 kg |
| 2 | Medidor ferroviário | 1435 mm |
| 3 | Inclinação inferior do trilho | A inclinação inferior do trilho 1:40 é colocada no dormente da ferrovia |
| 4 | Resistência longitudinal dos trilhos | Em geral, a resistência longitudinal de cada conjunto de fixadores e trilhos é maior que 9kN; |
| 5 | Elasticidade do sistema de fixação do trilho | A almofada do trilho tem uma rigidez estática de 50 a 70 kN/mm. |
| 6 | Desempenho de fadiga | Após 3 milhões de ciclos de carga, o sistema de fixação não apresenta danos e as mudanças de pressão da fivela são inferiores a 20%; a resistência longitudinal das mudanças ferroviárias é inferior a 20%; a rigidez estática das alterações articulares é inferior a 25%. |
| 7 | Resistência de isolamento | O sistema de fixação é testado de acordo com EN13146-5 e a resistência de isolamento entre os dois trilhos é superior a 5kΩ. |
| 8 | Condições ambientais adversas | O sistema de fixação pode ser desmontado com sucesso com uma ferramenta de desmontagem manual após o teste de névoa salina de 300 horas descrito em EN13146-6. |
| 9 | Quantidade de ajuste entre esquerda e direita do trilho | O ajuste da posição esquerda e direita do trilho de fio único: -4~+2mm; Ajuste da bitola do trilho: -8 ~ +4mm, nível de ajuste é 1mm. |
| 10 | Posição de altura do trilho | O valor do ajuste é 0mm. |
| 11 | Pressão da fivela e faixa da mola | Barra de mola tipo FC1504: a pressão da fivela é de 10kN, a faixa da mola é de 12mm; Barra de mola tipo FC1306: a pressão da fivela é de 3kN. |
| 12 | Resistência à tração das peças embutidas | a resistência à tração do assento de ferro embutido no dormente ferroviário não é inferior a 60kN. |
Parâmetros técnicos do Fast Clip 1504
| Item nº | Material | Diâmetro | Comprimento do clipe | Largura do clipe | Peso | CDH | Pressão | Teste de fadiga |
| E1,E2,E3 | 60Si2Mn | ø18 | 0.8 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | ||
| E1609 | 60Si2Mn | ø18 | 93±3 | 0.43 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | |
| E1809 | 60Si2Mn | ø18 | 104±3 | 0.62 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | |
| E1817 | 60Si2Mn | ø18 | 104±3 | 37.5±3.0 | 0.62 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo |
| E2001 | 60Si2Mn | ø18 | 0.6 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | ||
| E2007 | 60Si2Mn | ø18 | 105±5 | 38 máx. | 0.62 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo |
| E2009 | 60Si2Mn | ø18 | 106±3 | 37.5 | 0.65 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo |
| E2055 | 60Si2Mn | ø20 | 106±3 | 56.6±3.0 | 0.8 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo |
| E2056 | 60Si2Mn | ø20 | 106±3 | 56.6±3.0 | 0.8 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo |
| E2063 | 60Si2Mn | ø20 | 110.5 | 53.5 | 0.8 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo |
| PR309 | 60Si2Mn | ø19 | 130 | 0.91 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | |
| PR401 | 60Si2Mn | ø20 | 127±3 | 38.1±3.0 | 0.97 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo |
| PR601 | 60Si2Mn | ø19 | 0.8 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | ||
| PR85 | 60Si2Mn | ø19 | 88±3 | 0.8 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | |
| Informações PR415 | 60Si2Mn | ø20 | 0.8 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | ||
| PR601 | 60Si2Mn | ø20 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | |||
| DI | 60Si2Mn | ø18 | 100±3 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | ||
| E18 | 60Si2Mn | ø18 | 100±3 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | ||
| E19 | 60Si2Mn | ø18 | 100±3 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | ||
| E20 | 60Si2Mn | ø18 | 100±3 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | ||
| SKL1 | 60Si2Mn | ø13 | 133±2.3 | 0.48 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | |
| SKL3 | 60Si2Mn | ø13 | 120±2 | 0.48 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | |
| SKL12 | 60Si2Mn | ø13 | 0.53 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | ||
| SKL14 | 60Si2Mn | ø13 | 155±2 | 0.53 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | |
| Clipe rápido-1508 | 60Si2Mn | ø15 | 0.58 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | ||
| Clipe rápido-1501 | 60Si2Mn | ø15 | 0.58 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | ||
| Clipe rápido-16 | 60Si2Mn | ø16 | 0.6 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo |
