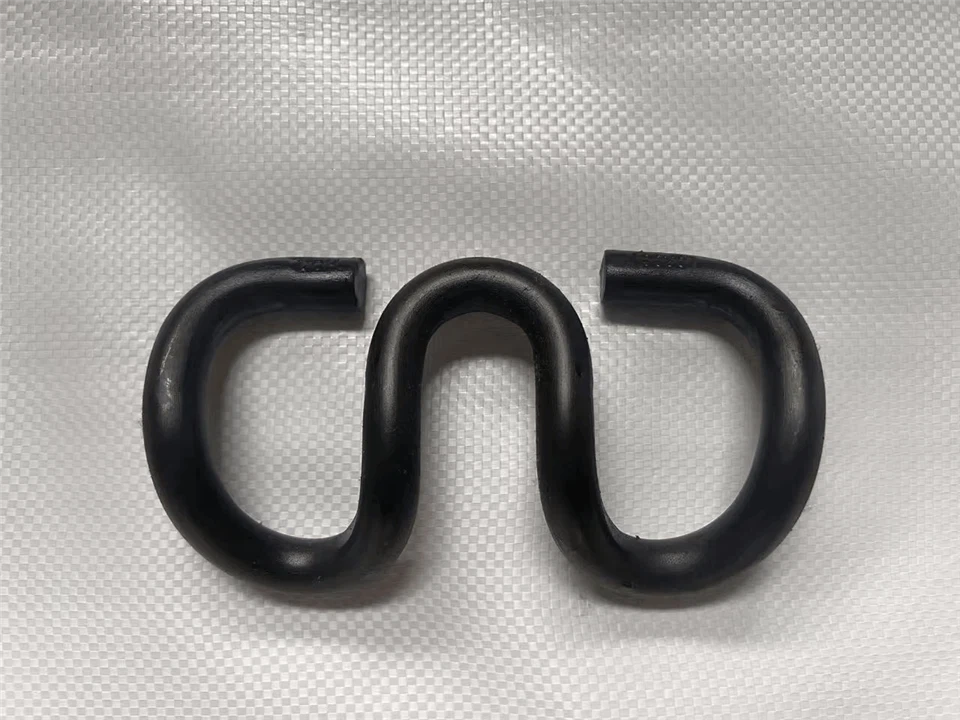

Clipes SKL ferroviários
|
Modelo |
Material |
Tratamento de superfície |
Cenário e trilho aplicáveis |
Ajuste do medidor |
Resistência Longitudinal |
Fixadores correspondentes |
Padrões de conformidade |
|
SKL 12 |
50CrVA |
Eletro-galvanização (maior ou igual a 25μm) |
Bonde urbano (trilho de 30 kg/m, baixa-velocidade) |
±4 mm |
Menor ou igual a 8kN/m |
Parafuso M8 + Arruela Plana |
EN 13481-4, CJ/T 527 |
|
SKL 14 |
60Si2MnA |
Galvanização-por imersão a quente (maior ou igual a 85 μm) |
Frete Regional (ferroviário de 43–50 kg/m) |
-8-+4mm |
12–18kN/m |
Parafuso M10 + Arruela de pressão |
EN 13481-3,GB/T 13489 |
|
SKL 15-HD |
55SiMnVB |
Dacromet (maior ou igual a 8μm) + Zincagem |
Mineração-pesada (trilho de 60 a 75 kg/m) |
-10-+6mm |
Maior ou igual a 20kN/m |
Parafuso M12 + Arruela de pressão |
AREMA 10,GB/T 13489 |
|
SKL 20-HS |
60Si2CrVA |
Dacromet + Selante (maior ou igual a 10μm) |
Trem de alta-velocidade (maior ou igual a 250 km/h, trem de 60 kg/m) |
-6-+4mm |
15–22kN/m |
Parafuso M14 + Porca de Travamento |
TB/T 3562, EN 13481-2 |
Lista prática de inspeção de qualidade para clipes SKL ferroviários
|
Item de inspeção |
Método de teste |
Critério de aprovação/reprovação |
Plano de Amostragem |
Ferramenta/Referência |
|
Autenticidade dos Materiais |
PMI portátil (C/Si/Mn) |
C: 0,56–0,64% (60Si2MnA); Si:1,50–2,00% |
3 peças/lote |
Analisador PMI portátil |
|
Dureza e Resistência |
Testador Rockwell + Teste de Impacto |
Dureza: ±2 HRC de faixa; Energia de impacto Maior ou igual a 80J/cm² |
5 peças/lote |
Testador Rockwell, testador de impacto |
|
Precisão Dimensional |
Paquímetro Digital + Bloco Medidor |
Diâmetro: ±0,2mm; Espessura da ponta: ± 0,3 mm |
10 peças/lote |
Compasso de calibre digital de 0,01 mm |
|
Defeitos de Superfície |
Visual + 10× Lupa |
Sem rachaduras/rebarbas; Descascamento do revestimento Menor ou igual a 2mm²; Ferrugem menor ou igual ao grau A |
Inspeção 100% |
10× Lupa, GB/T 15519 |
|
Estabilidade da força de fixação |
Testador de Força Dinâmica |
Não Maior ou igual a 10% de perda após 1000 ciclos |
2 peças/lote |
Testador de força de fixação dinâmica |
|
Integridade da Embalagem |
Simulação de vibração |
Nenhum dano ao revestimento após vibração de 1500Hz |
3 pacotes/lote |
Banco de teste de vibração |
gnee-fornecedor profissional
