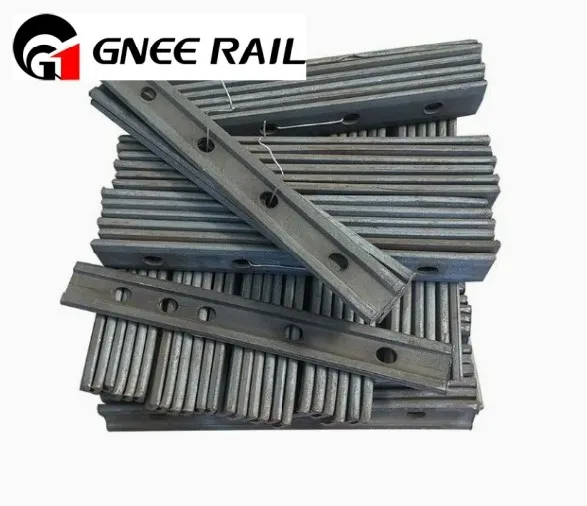

Placas de emenda de trilho padrão BS
A placa de emenda de trilho padrão BS, também conhecida como placa de emenda padrão britânica, placa de emenda de trilho BS, barra de emenda de trilho BS, placa de conector de trilho BS e barra de emenda de trilho britânico, é um componente vital na infraestrutura ferroviária projetada para conectar duas seções adjacentes de trilho. Fabricadas de acordo com os padrões estabelecidos pela British Standards Institution (BSI), essas placas de emenda garantem qualidade e confiabilidade consistentes em diversas aplicações ferroviárias. A GNEE Rail fornece uma linha completa de placas de fixação ferroviárias que atendem a vários padrões, incluindo aqueles da América, UIC, Alemanha, Austrália e África. Soluções personalizadas estão disponíveis para atender às suas necessidades. Contate-nos para mais informações!
Parâmetros técnicos da placa de emenda de trilho padrão BS
|
Produto |
Placa de fixação de trilho padrão BS (barra de junta) |
||||
|
Tamanho |
BS75R, BS80A, BS90A, BS100A, BS113A |
||||
|
Matéria-prima |
Grau de aço chinês 40# |
||||
|
C |
Mn |
Si |
S |
P |
|
|
0.27-0.48 |
Menor ou igual a 0,94 |
0.38 |
Menor ou igual a 0,058 |
Menor ou igual a 0,058 |
|
|
Resistência à tracção |
Rm: 550-650 MPa |
||||
|
Alongamento |
A Maior ou igual a 18% |
||||
|
Superfície |
Simples, Preto Óxido ou outro conforme requisitos |
||||
|
Pacote |
Palete |
||||
|
Entrega |
Depende do pedido |
||||
Tipos de placa de emenda de trilho padrão BS
|
Especificações |
Comprimento da placa de fixação do parafuso 4- (mm) | Comprimento da placa de fixação do parafuso 6- (mm) | Diâmetro dos furos dos parafusos nas placas de peixe (mm) | Peso calculado por par (4 furos) (kg) |
Peso calculado por par (6 furos) (kg) |
|
BS50 "O" |
406.4 | 609.6 | 20.64 | 6.68 |
10.14 |
|
BS60A |
406.4 | 609.6 | 20.64 | 9.84 |
14.76 |
|
BS60R |
406.4 | 609.6 | 20.64 | 8.75 |
13.14 |
|
BS70A |
406.4 | 609.6 | 23.81 | 11.10 |
16.65 |
|
BS75A |
406.4 | 609.6 | 23.81 | 11.82 |
17.73 |
|
BS75R |
406.4 | 609.6 | 23.81 | 10.95 |
16.42 |
|
BS80A |
406.4 | 609.6 | 23.81 | 13.15 |
19.72 |
|
BS80R |
406.4 | 609.6 | 23.81 | 11.92 |
17.89 |
|
BS90A |
457.2 | 685.8 | 26.99 | 17.49 |
26.23 |
|
BS95A |
457.2 | 685.8 | 26.99 | 18.71 |
28.05 |
|
BS100A |
457.2 | 685.8 | 26.99 | 19.96 |
29.94 |
|
BS110A |
508 | 914.4 | 26.99 | 30.11 |
54.64 |
|
BS113A |
507 | 914 | 27 | 30.11 |
54.64 |
Oficina de placa de emenda de trilho padrão BS
