Quais são as dimensões do trilho CR73?
OTrilho CR73é um trilho de guindaste para serviço pesado-padrão japonês-que pesa aproximadamente73,3kg/m. Suas dimensões padrão incluem uma altura de trilho de 135 mm, uma largura de cabeça de140 milímetros, uma largura base de100 milímetros, e uma espessura de alma de32mm. Essas dimensões são projetadas especificamente para suportar altas cargas nas rodas, forças de impacto repetidas e operações contínuas do guindaste, mantendo ao mesmo tempo excelente estabilidade da esteira.
Desenho do perfil do trilho CR73:
A tabela abaixo resume as dimensões padrão e as principais especificações técnicas do trilho de aço JIS CR73. Esses valores fornecem a referência essencial para o projeto de pistas de guindaste, substituição de trilhos, seleção de sistema de fixação e especificação de projeto.
| Modelo | DIMENSÃO | Peso | Material | Comprimento | |||
| UM(mm) | B(mm) | C(mm) | t(mm) | (kg/m) | (m/PC) | ||
| JIS 15KG | 42.86 | 79.37 | 79.37 | 8.33 | 15.2 | 55Q | 9-10 |
| JIS 22KG | 50.8 | 93.66 | 93.66 | 10.72 | 22.3 | 55Q | 9-10 |
| JIS 30A | 60.33 | 107.95 | 107.95 | 12.3 | 30.1 | 55Q | 9-10 |
| JIS 37A | 62.71 | 122.24 | 122.24 | 13.49 | 37.2 | U71Mn | 10-25 |
| JIS 50N | 65 | 153 | 127 | 15 | 50.4 | U71Mn | 10-25 |
| CR73 | 100 | 135 | 140 | 32 | 73.3 | U71Mn | 10-12 |
| CR 100 | 120 | 150 | 155 | 39 | 100.2 | U71Mn | 10-12 |
O trilho CR73 apresenta um perfil-de trilho de guindaste para serviço pesado projetado para aplicações industriais de-carga alta. O amplocabeça do trilhofornece uma superfície de contato maior para as rodas do guindaste, enquanto oteia grossaebase estávelestrutura melhoram a resistência à flexão, forças de cisalhamento e cargas laterais durante operações freqüentes de aceleração, frenagem e manuseio de carga do guindaste.
Material do trilho de aço CR73:
| U71Mn | Propriedade Mecânica | Composição Química (%) | |||||||||
| Força de rendimento | Resistência à tracção | Alongamento | Dureza | C | Si | Mn | S | P | |||
| MPa | kg/mm² | MPa | kg/mm² | min | HBW | Menor ou igual a | Menor ou igual a | ||||
| - | -- | Maior ou igual a 880 | - | 9% | 260 | 0.65-0.76 | 0.15-0.35 | 1.10-1.40 | 0.030 | 0.030 | |
As dimensões precisas dos trilhos CR73 são essenciais para o projeto da pista do guindaste, substituição de trilhos, compatibilidade do sistema de fixação e cálculos de carga das rodas. A seleção do perfil correto do trilho ajuda a garantir o alinhamento adequado do guindaste, prolonga a vida útil do trilho e minimiza os requisitos de manutenção.
Fabricado de acordo comPadrões Industriais Japoneses(JIS), o trilho CR73 é amplamente utilizado para pontes rolantes e pistas de guindastes de pórtico em portos de contêineres, usinas siderúrgicas, estaleiros, operações de mineração e outras instalações industriais pesadas.TRILHO GNEEfornece trilhos-padrão JIS CR73 para projetos em todo o mundo, juntamente com sistemas de fixação de trilhos, placas de fixação, parafusos, suporte técnico, documentação de exportação e serviços de remessa global correspondentes para fornecer uma solução de aquisição completa e eficiente.
Solicite um orçamento ferroviário CR73
B/L- Exportação GNEE RAIL de trilhos de guindaste CR73 para o Vietnã

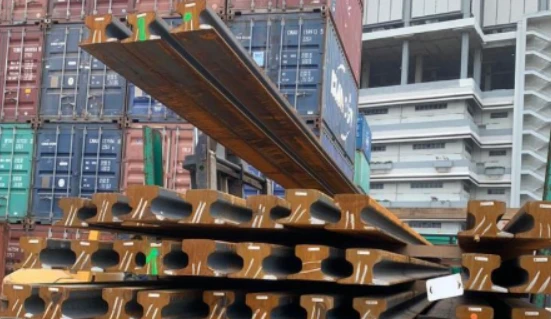

Inventário de trilhos GNEE RAIL CR73
Marcação de identificação do trilho GNEE RAIL CR73
Descarga do Porto Ferroviário GNEE RAIL CR73
Perguntas frequentes (FAQ)
Q1: Qual padrão o trilho do guindaste CR73 atende?
O trilho de guindaste CR73 é fabricado de acordo com os Padrões Industriais Japoneses (JIS), referenciados principalmente na JIS E 1103 para trilhos de guindaste. É diferente dos trilhos de guindaste da série DIN 536 A-, que seguem especificações do padrão europeu e possuem diferentes dimensões de perfil e designs seccionais.
Q2: Quais são as dimensões e o peso do trilho do guindaste CR73?
O trilho do guindaste JIS CR73 tem peso nominal de 73,30 kg/m. Suas principais dimensões incluem altura de trilho de 135 mm, largura de cabeça de 140 mm, largura de base de 100 mm e espessura de alma de 32 mm. Essas dimensões foram projetadas para-aplicações pesadas em pistas de guindastes que exigem alta capacidade de carga e estabilidade estrutural.
Q3: Quais aplicações são adequadas para o trilho do guindaste CR73?
O trilho CR73 é comumente usado-para sistemas de pistas de guindastes pesados em portos de contêineres, siderúrgicas, estaleiros, instalações de mineração e grandes oficinas industriais. É adequado para pontes rolantes, guindastes de pórtico e outros sistemas de elevação que operam sob altas cargas de rodas e condições de movimento freqüentes.
Q4: O GNEE RAIL pode fornecer trilhos CR73 em comprimentos personalizados?
Sim. A GNEE RAIL pode fornecer trilhos CR73 em comprimentos padrão ou personalizados de acordo com os requisitos do projeto. Também fornecemos serviços de suporte, incluindo corte de trilhos, usinagem final, combinação de componentes de fixação, documentação de qualidade e suporte logístico de exportação.
Q5: Quais tipos de aço estão disponíveis para o trilho do guindaste CR73?
O tipo de aço do trilho CR73 depende dos requisitos do projeto e das especificações de fabricação. Os materiais comuns incluem aços para trilhos{2}}resistentes ao desgaste, como U71Mn. GNEE RAIL pode fornecer certificados de materiais (MTC) e documentos de inspeção de qualidade para verificar a composição química e propriedades mecânicas.
