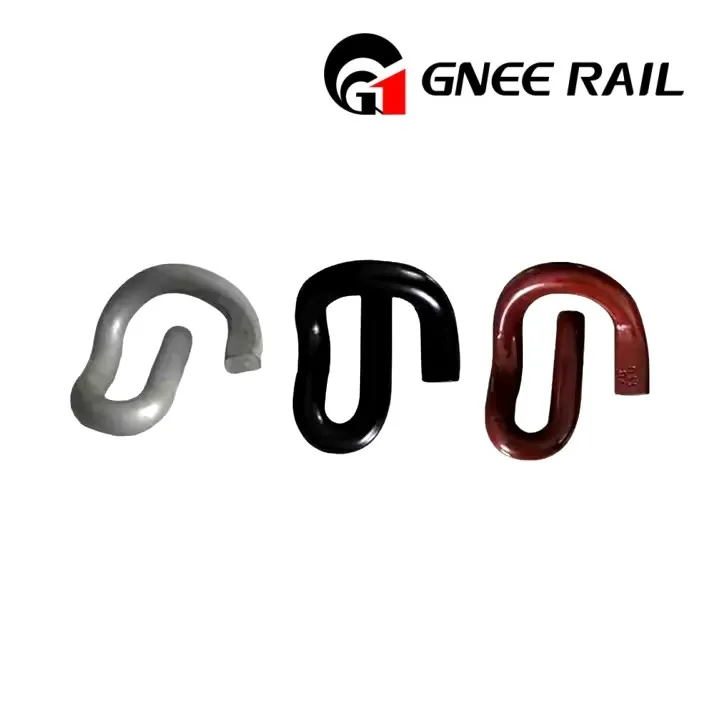

Clipes de trilho E18
Os clipes ferroviários (também conhecidos como clipes ferroviários, clipes elásticos para trilhos, clipes para trilhos, clipes para trilhos ou clipes para dormentes) fixam com segurança os trilhos às placas de base ou dormentes, garantindo a bitola dos trilhos, a estabilidade e a segurança operacional. Os clipes para trilho E18 são classificados na categoria tipo E dentro da série de clipes para trilho da Pandrol. Fabricamos uma ampla variedade de clipes ferroviários, incluindo E1809, E2052, E1804, E2055, E2005 e E2006. Nossos processos seguem os padrões ISO9001 para garantir uma produção de alta qualidade. Soluções personalizadas estão disponíveis. Contate-nos para mais informações.
Especificação dos clipes de trilho E18
| Item nº | Material | Diâmetro | Comprimento do clipe | Largura do clipe | Peso | CDH | Pressão | Teste de fadiga |
| E1,E2,E3 | 60Si2Mn | ø18 | 0.8 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | ||
| E1609 | 60Si2Mn | ø18 | 93±3 | 0.43 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | |
| E1809 | 60Si2Mn | ø18 | 104±3 | 0.62 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | |
| E1817 | 60Si2Mn | ø18 | 104±3 | 37.5±3.0 | 0.62 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo |
| E2001 | 60Si2Mn | ø18 | 0.6 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | ||
| E2007 | 60Si2Mn | ø18 | 105±5 | 38 máx. | 0.62 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo |
| E2009 | 60Si2Mn | ø18 | 106±3 | 37.5 | 0.65 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo |
| E2055 | 60Si2Mn | ø20 | 106±3 | 56.6±3.0 | 0.8 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo |
| E2056 | 60Si2Mn | ø20 | 106±3 | 56.6±3.0 | 0.8 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo |
| E2063 | 60Si2Mn | ø20 | 110.5 | 53.5 | 0.8 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo |
| PR309 | 60Si2Mn | ø19 | 130 | 0.91 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | |
| PR401 | 60Si2Mn | ø20 | 127±3 | 38.1±3.0 | 0.97 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo |
| PR601 | 60Si2Mn | ø19 | 0.8 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | ||
| PR85 | 60Si2Mn | ø19 | 88±3 | 0.8 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | |
| Informações PR415 | 60Si2Mn | ø20 | 0.8 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | ||
| PR601 | 60Si2Mn | ø20 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | |||
| DI | 60Si2Mn | ø18 | 100±3 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | ||
| E18 | 60Si2Mn | ø18 | 100±3 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | ||
| E19 | 60Si2Mn | ø18 | 100±3 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | ||
| E20 | 60Si2Mn | ø18 | 100±3 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | ||
| SKL1 | 60Si2Mn | ø13 | 133±2.3 | 0.48 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | |
| SKL3 | 60Si2Mn | ø13 | 120±2 | 0.48 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | |
| SKL12 | 60Si2Mn | ø13 | 0.53 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | ||
| SKL14 | 60Si2Mn | ø13 | 155±2 | 0.53 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | |
| Clipe rápido-1508 | 60Si2Mn | ø15 | 0.58 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | ||
| Clipe rápido-1501 | 60Si2Mn | ø15 | 0.58 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | ||
| Clipe rápido-16 | 60Si2Mn | ø16 | 0.6 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo |
Especificação de material de clipes ferroviários E18
| Série | Tipo | Dureza | Material | Vida de fadiga | Superfície |
| Clipe de trilho E | E1,E2,E3 | 44-48CHR | 60Si2MnA: C:{{0}}.56-0.64, Mn:0.60-0.90, Si:1.60-2 .00, Cr: Menor ou igual a 0.35, P: Menor ou igual a 0,03, S: Menor ou igual a 0,03 60Si2CrA: C:{{0}}.56-0.64, Mn:0.40-0.70, Si:1.40-1 0,80,Cr:0.70-1.00 P: Menor ou igual a 0,03, S: Menor ou igual a 0,03 55Si2Mn: C:{{0}}.52-0.60, Mn:0.60-0.90, Si:1. 50-2.00,Cr: Menor ou igual a 0,35 P: Menor ou igual a 0,03, S: Menor ou igual a 0,03 38Si7: C:{{0}}.35-0.42, Mn:0.50-0.80, Si:1.50-1 0,80, P: Menor ou igual a 0,03, S: Menor ou igual a 0,03 |
Para o Dia.18 são 3 milhões de ciclos sem quebrar. Para o Dia.20 são 5 milhões de ciclos sem quebra. |
Simples (oleado), Óxido preto, pintura colorida ou conforme necessidade do cliente. |
| E1609 | |||||
| E1809 | |||||
| E1817 | |||||
| E2001 | |||||
| E2006 | |||||
| E2009 | |||||
| E2055 | |||||
| E2056 | |||||
| Clipe Vossloh Clipe de trilho forjado |
SKL1 | 42-47CHR | |||
| Clipe ferroviário PR | PR309 | 44-48CHR | |||
| PR401 | |||||
| PR601 | |||||
| PR85 | |||||
| Também podemos fabricar clipes ferroviários personalizados seguindo seus desenhos ou amostras! | |||||
