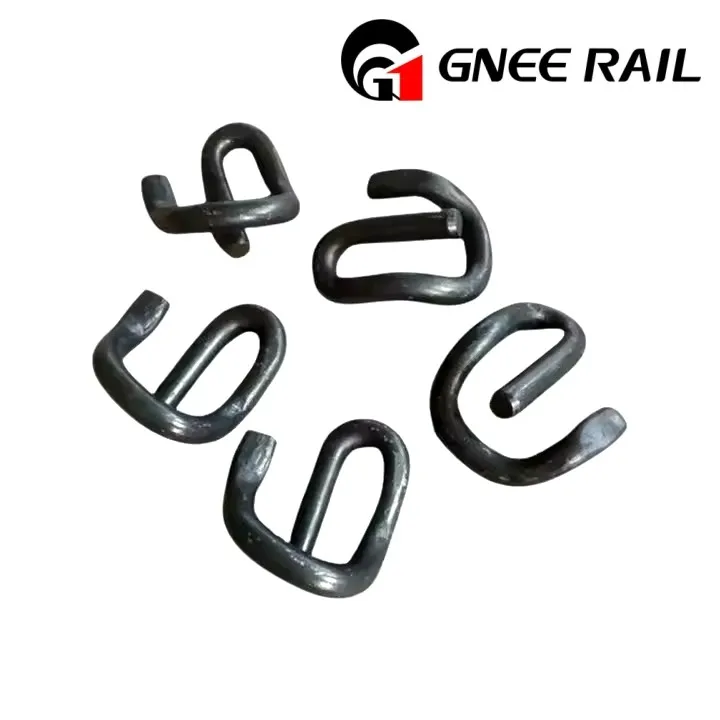

Clipes de trilho E19
Os clipes de trilho são componentes vitais usados para fixar os trilhos ao dormente ou placa de base, garantindo estabilidade e segurança dos trilhos durante as operações do trem. Também conhecidos como clipes ferroviários, clipes elásticos para trilhos, clipes para trilhos e clipes para dormentes ferroviários, eles são essenciais para manter a bitola adequada dos trilhos. Os clipes de trilho E19 são categorizados como parte da linha de clipes de trilho da Pandrol e se enquadram na classificação tipo E. GNEE rail é um fornecedor confiável e profissional de clipes ferroviários, nos especializamos na fabricação de todos os tipos de clipes ferroviários, como E1809, E2052, E1804, E2055, E2005 e E2006; SKL1, SKL12, SKL3, SKL14; PR309, PR401, PR85, PR601, etc. Todos os nossos produtos de clipes ferroviários atendem aos padrões internacionais e podem ser personalizados. Não hesite em contactar-nos.
Especificação dos clipes de trilho E19
| Item nº | Material | Diâmetro | Comprimento do clipe | Largura do clipe | Peso | CDH | Pressão | Teste de fadiga |
| E1,E2,E3 | 60Si2Mn | ø18 | 0.8 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | ||
| E1609 | 60Si2Mn | ø18 | 93±3 | 0.43 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | |
| E1809 | 60Si2Mn | ø18 | 104±3 | 0.62 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | |
| E1817 | 60Si2Mn | ø18 | 104±3 | 37.5±3.0 | 0.62 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo |
| E2001 | 60Si2Mn | ø18 | 0.6 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | ||
| E2007 | 60Si2Mn | ø18 | 105±5 | 38 máx. | 0.62 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo |
| E2009 | 60Si2Mn | ø18 | 106±3 | 37.5 | 0.65 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo |
| E2055 | 60Si2Mn | ø20 | 106±3 | 56.6±3.0 | 0.8 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo |
| E2056 | 60Si2Mn | ø20 | 106±3 | 56.6±3.0 | 0.8 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo |
| E2063 | 60Si2Mn | ø20 | 110.5 | 53.5 | 0.8 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo |
| PR309 | 60Si2Mn | ø19 | 130 | 0.91 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | |
| PR401 | 60Si2Mn | ø20 | 127±3 | 38.1±3.0 | 0.97 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo |
| PR601 | 60Si2Mn | ø19 | 0.8 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | ||
| PR85 | 60Si2Mn | ø19 | 88±3 | 0.8 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | |
| Informações PR415 | 60Si2Mn | ø20 | 0.8 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | ||
| PR601 | 60Si2Mn | ø20 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | |||
| DI | 60Si2Mn | ø18 | 100±3 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | ||
| E18 | 60Si2Mn | ø18 | 100±3 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | ||
| E19 | 60Si2Mn | ø18 | 100±3 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | ||
| E20 | 60Si2Mn | ø18 | 100±3 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | ||
| SKL1 | 60Si2Mn | ø13 | 133±2.3 | 0.48 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | |
| SKL3 | 60Si2Mn | ø13 | 120±2 | 0.48 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | |
| SKL12 | 60Si2Mn | ø13 | 0.53 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | ||
| SKL14 | 60Si2Mn | ø13 | 155±2 | 0.53 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | |
| Clipe rápido-1508 | 60Si2Mn | ø15 | 0.58 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | ||
| Clipe rápido-1501 | 60Si2Mn | ø15 | 0.58 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo | ||
| Clipe rápido-16 | 60Si2Mn | ø16 | 0.6 | 44-48 | Maior ou igual a 9,5KN | 5.000.000 vezes sem intervalo |
Especificação de material de clipes ferroviários E19
| Série | Tipo | Dureza | Material | Vida de fadiga | Superfície |
| Clipe de trilho E | E1,E2,E3 | 44-48CHR | 60Si2MnA: C:{{0}}.56-0.64, Mn:0.60-0.90, Si:1.60-2 .00, Cr: Menor ou igual a 0.35, P: Menor ou igual a 0,03, S: Menor ou igual a 0,03 60Si2CrA: C:{{0}}.56-0.64, Mn:0.40-0.70, Si:1.40-1 0,80,Cr:0.70-1.00 P: Menor ou igual a 0,03, S: Menor ou igual a 0,03 55Si2Mn: C:{{0}}.52-0.60, Mn:0.60-0.90, Si:1. 50-2.00,Cr: Menor ou igual a 0,35 P: Menor ou igual a 0,03, S: Menor ou igual a 0,03 38Si7: C:{{0}}.35-0.42, Mn:0.50-0.80, Si:1.50-1 0,80, P: Menor ou igual a 0,03, S: Menor ou igual a 0,03 |
Para o Dia.18 são 3 milhões de ciclos sem quebrar. Para o Dia.20 são 5 milhões de ciclos sem quebra. |
Simples (oleado), Óxido preto, pintura colorida ou conforme necessidade do cliente. |
| E1609 | |||||
| E1809 | |||||
| E1817 | |||||
| E2001 | |||||
| E2006 | |||||
| E2009 | |||||
| E2055 | |||||
| E2056 | |||||
| Clipe Vossloh Clipe de trilho forjado |
SKL1 | 42-47CHR | |||
| Clipe ferroviário PR | PR309 | 44-48CHR | |||
| PR401 | |||||
| PR601 | |||||
| PR85 | |||||
| Também podemos fabricar clipes ferroviários personalizados seguindo seus desenhos ou amostras! | |||||
