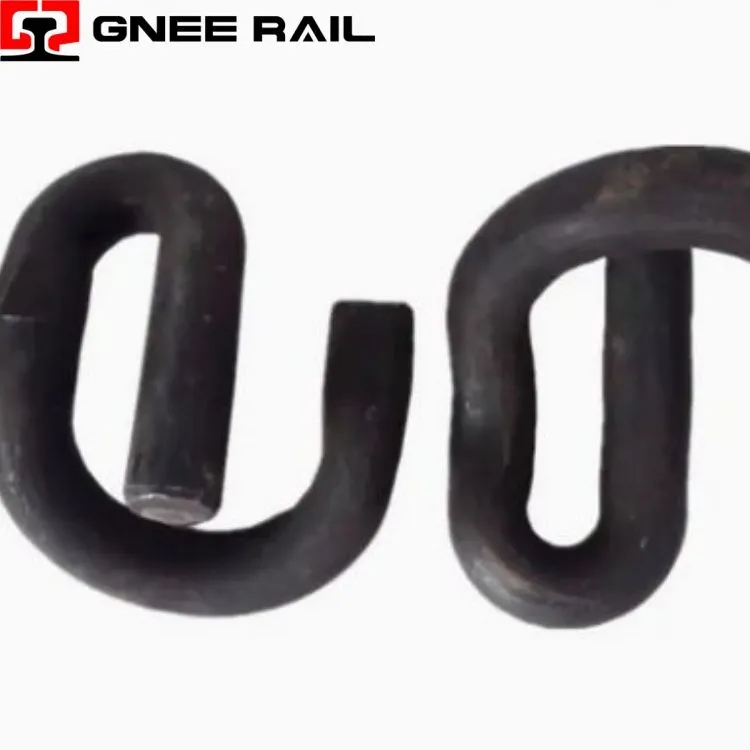

Sistema de fixação de clipe Rail E
O Railway E{0}}Clip é um fixador de mola resiliente com uma geometria distinta-em forma de épsilon, projetado para sistemas de trilhos dormentes de concreto. Fabricado em aço para molas de alta-qualidade através de moldagem de precisão e tratamento térmico, ele fornece força de fixação sustentada por meio de deflexão elástica. O design de circuito-fechado garante retenção positiva em ombros fundidos-, proporcionando contenção ferroviária confiável para aplicações de alta-velocidade, transporte pesado-e transporte de massa em todo o mundo.
Especificações Técnicas:
| Parâmetro | Especificação | Indicador de desempenho |
|---|---|---|
| Forma Geométrica | Perfil Épsilon (ε) | Distribuição de estresse-de três zonas |
| Grau de material | Aço mola 60Si2Mn / 55Si7 | Dureza 42-48 HRC |
| Força de aperto | 11-15 kN por clipe | <15% relaxation after 5M cycles |
| Deflexão Elástica | Movimento vertical de 18-22 mm | Acomoda liquidação de pista |
| Proteção contra corrosão | Revestimento em flocos de zinco-alumínio | >1.000 horas de névoa salina |
| Vida de fadiga | >5 milhões de ciclos | Certificado EN 13146-4 |
Perspectiva de instalação e manutenção:
- A forma épsilon (ε) cria uma mola de múltiplos-raios que distribui a tensão de flexão em três zonas de flexão distintas .
- A geometria-fechada do calcanhar trava positivamente no bolso do ombro, evitando a ejeção sob vibrações de alta-frequência.
- A rigidez progressiva da mola proporciona uma resposta compatível sob cargas normais, ao mesmo tempo que proporciona uma contenção firme durante deslocamentos extremos do trilho.
- A configuração simétrica do braço garante força de fixação equilibrada em ambos os lados da base do trilho para retenção consistente do medidor.
Manutenção e Perspectiva Operacional
- O aço para molas de silício-manganês (60Si2Mn/55Si7) fornece o equilíbrio de dureza-resistência necessário para carregamento cíclico .
- A conformação-a quente alinha a estrutura granular com a trajetória de tensão do clipe, criando caminhos de carga ininterruptos para aumentar a vida útil em fadiga.
- A têmpera e o revenido controlados atingem uma dureza de 42-48 HRC com microestrutura uniforme em toda a seção transversal.
Fornecedor profissional Gnee
