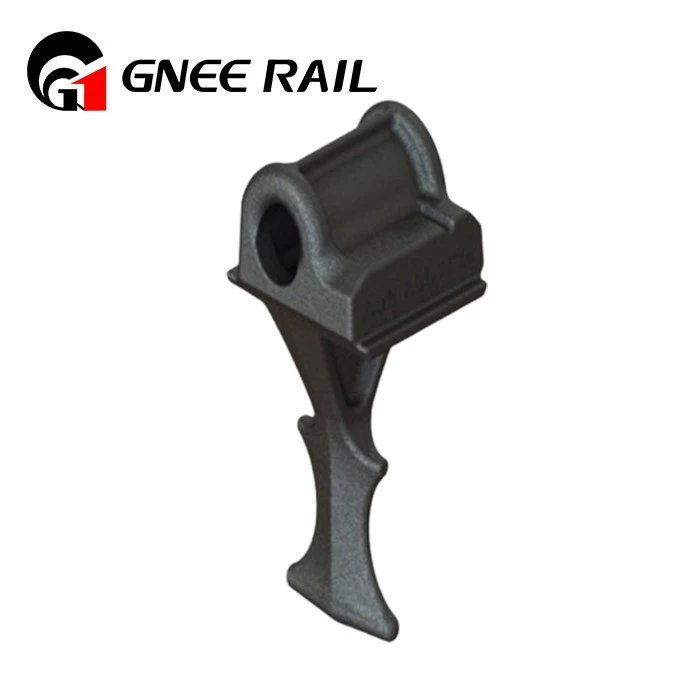

Sistema de fixação de ombro ferroviário
Um componente de restrição lateral-projetado com precisão e projetado para fornecer estabilidade estrutural e retenção de bitola, transferindo cargas ferroviárias para travessas por meio de deformação elástica controlada. A geometria otimizada do sistema garante desempenho consistente sob condições de carga dinâmica.
Especificações técnicas:
| Parâmetro | Ombro Elástico Série ES- | Série CS de ombro composto- | Série-HD de ombro para serviços pesados- |
|---|---|---|---|
| Geometria do perfil | Projeto de Torção Assimétrica | Distribuição Simétrica de Carga | Estrutura Monobloco Reforçada |
| Composição de materiais | Aço de mola 60Si2CrA | PAGF35 + Inserções de Aço | Liga forjada 42CrMo4 |
| Matriz Dimensional | 180×110×68 mm (±0,3 mm) | 178×108×70 mm (±0,5 mm) | 185×115×72 mm (±0,2 mm) |
| Integridade de Superfície | Shot Peened + Zn{1}}Revestimento de Ni | Moldado-em cores + estabilizador UV | Revestimento nitretado a plasma + DLC |
| Gradiente de Rigidez | Progressivo 15-25 kN/mm | Constante 18kN/mm | Estágio duplo-de 12 a 30 kN/mm |
| Adaptação de temperatura | -50 graus a +120 graus | -40 graus a +90 graus | -60 graus a +200 graus |
| Otimização de peso | 3,8kg | 2,1kg | 4,5kg |
Características do sistema:
Comportamento bi{0}}elástico:Curva de rigidez-de fase dupla para absorção de impacto e retenção-em estado estacionário
Topologia-Design otimizado:Contornos derivados de{0}elementos finitos minimizam a concentração de tensão
Resiliência Ambiental:Formulações de materiais especializados para aplicações costeiras, desérticas e árticas
Modulação Acústica:Camadas de amortecimento integradas reduzem o ruído-transmitido pela estrutura em 6 a 8 dB
Inteligência de Manutenção:Indicadores de desgaste e pontos de rastreamento RFID para substituição preditiva
Versatilidade da interface do clipe:Compatibilidade universal com sistemas E-clip, SKL e FASTCLIP
Cenários de implantação:
- Transições de lajes ferroviárias de alta-velocidade
- Reforço-de curva de corredor de transporte pesado
- Zonas sensíveis à vibração do transporte público urbano-
- Seções da interface do túnel-ponte
- Áreas de carga de impacto ferroviário de mineração
- Atualizações de modernização para sistemas de fixação existentes
