Sistema de fixação de clipe Rail E

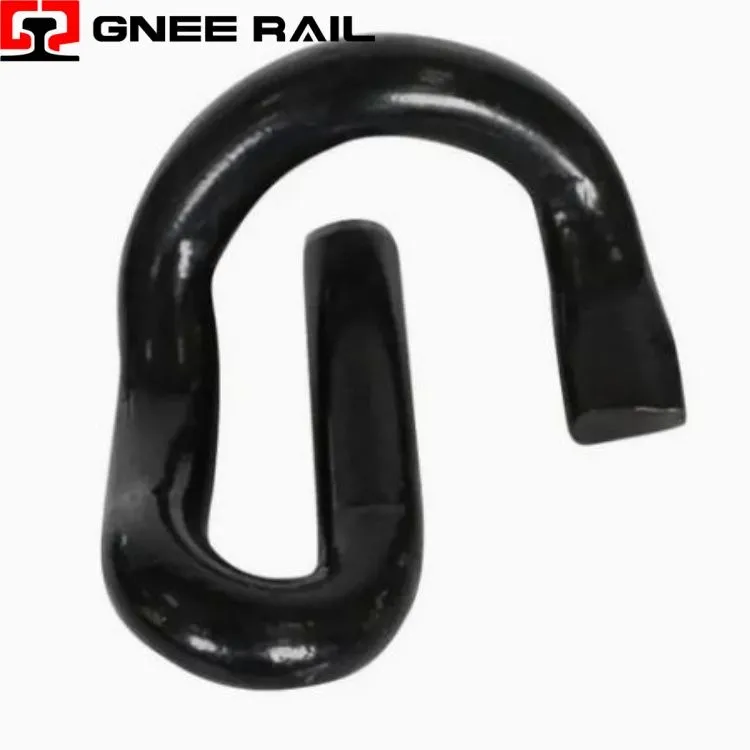

O Railway E-Clip é um componente de fixação de aço com mola elástica em formato da letra "E" que fixa os trilhos a travessas de concreto ou madeira em sistemas de trilhos ferroviários . Fabricado com ligas de aço para molas de alta-qualidade, como 60Si2MnA, esse clipe-autotensionador fornece força de fixação contínua por meio de seu design geométrico distinto. O E-Clip opera sem roscas, contando com a deformação elástica para manter uma carga consistente na ponta do pé enquanto acomoda a expansão térmica, vibrações dinâmicas e cargas das rodas .
Especificações Técnicas:
| Parâmetro | Especificação | Valor/intervalo típico |
|---|---|---|
| Grau de material | Liga de aço de mola | 60Si2MnA/60Si2CrA/55Si2Mn |
| Faixa de dureza | CDH | 42-48 |
| Carga do dedo do pé (16 mm de diâmetro) | kgf | 500-700 |
| Carga do dedo do pé (18 mm de diâmetro) | kgf | 750-900 |
| Carga do dedo do pé (20 mm de diâmetro) | kgf | 1100-1400 |
| Vida de fadiga | Ciclos | 5 milhões sem fratura |
| Força máxima da mola | kN/clipe | 14 |
| Tipos de trilhos aplicáveis | UIC, AREMA, BS | UIC54, UIC60, 115RE, 136RE |
Perspectiva de instalação e manutenção:
- Requer ferramentas de tensionamento especializadas para inserção e remoção adequadas
- Não é necessário ajuste de torque devido ao projeto de autotensionamento sem rosca
- Inspeção visual possível sem desmontagem para verificações rápidas das condições
- Profundidade de inserção de deflexão de 10-12mm recomendada para ótima resistência à fadiga
- A folga entre o arco traseiro e o ombro deve permanecer dentro da especificação de 3 a 9 mm
Manutenção e Perspectiva Operacional
- Fornece força de fixação máxima de 14 kN por clipe para segurança ferroviária
- Atinge 5 milhões de ciclos de fadiga sem fratura sob carga padrão
- Concentração crítica de tensão localizada na curvatura interna do arco traseiro
- Mantém a resistência à fluência e a estabilidade torcional para trilhos soldados
- A faixa de dureza HRC 42-48 garante recuperação elástica após deflexão
