Sistema de fixação de clipe Rail E

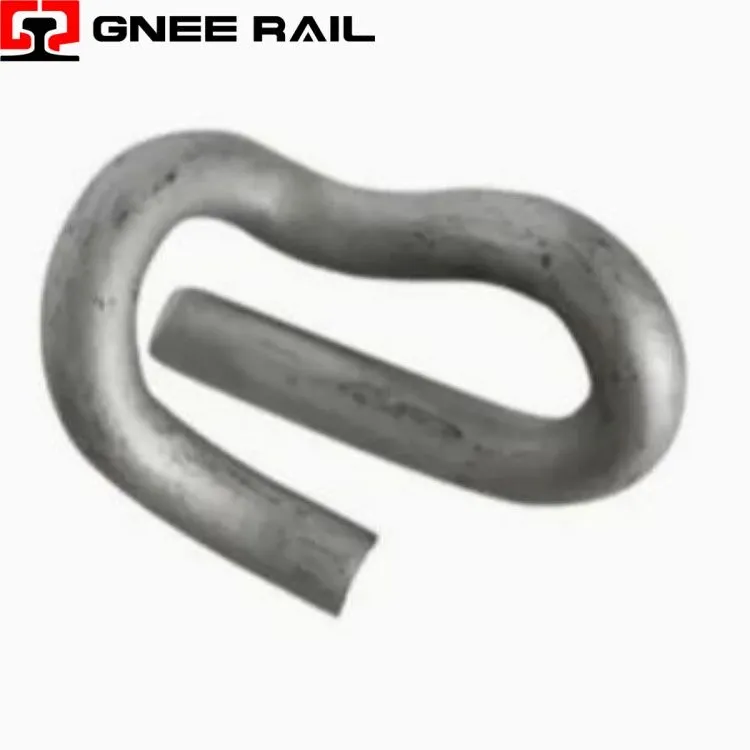

O Railway E{0}}Clip é uma fixação de trilho elástica forjada feita de aço para molas de alta-qualidade. Sua geometria exclusiva em formato E- fornece carga constante na ponta para segurar os trilhos contra os dormentes sob forças dinâmicas do trem. Sem parafusos ou roscas, ele depende da deflexão elástica para absorver vibrações, resistir à deformação do trilho e manter a estabilidade do medidor. Ele é amplamente utilizado em rotas-de transporte pesado, de passageiros e de transporte público em todo o mundo.
Especificações Técnicas:
| Parâmetro | Descrição | Valor típico |
|---|---|---|
| Material | Aço para molas de acordo com EN 10089 ou equivalente | 60Si2Mn/51CrV4 |
| Diâmetro do fio | Diâmetro padrão da barra redonda | 16mm – 20mm |
| Carga do dedo do pé | Força de fixação por clipe instalado | 10 – 14kN |
| Vida de fadiga | Ciclos antes do risco de fratura | Maior ou igual a 5 milhões |
| Tipos de trilhos de aplicação | Perfis UIC/BS/AREMA | UIC54, 115RE, BS113A |
| Acabamento de superfície | Tipo de proteção contra corrosão | Imersão em óleo / Zincado |
| Temperatura operacional | Faixa de trilha ambiente | -40 graus a +60 graus |
Perspectiva de instalação e manutenção:
- Mantém a força de fixação mesmo após milhões de ciclos de carga nas rodas.
- Evita o capotamento dos trilhos e o alargamento da bitola em curvas acentuadas.
- Não há afrouxamento gradual como os sistemas aparafusados: o design elástico é auto-travante.
- Suporta cargas de impacto repentino sem fratura frágil.
- Projeto-à prova de falhas: perda visível do clipe indica necessidade de substituição.
Manutenção e Perspectiva Operacional
- A construção-de peça única elimina pequenas peças soltas no local.
- Instalado usando apenas uma ferramenta tensora hidráulica ou manual.
- Nenhuma chave de torque ou calibração de aperto necessária durante a aplicação.
- Pode ser removido e reutilizado se a deflexão permanecer dentro dos limites.
- Evita montagem incorreta devido à orientação geométrica simples.
Fornecedor profissional Gnee
