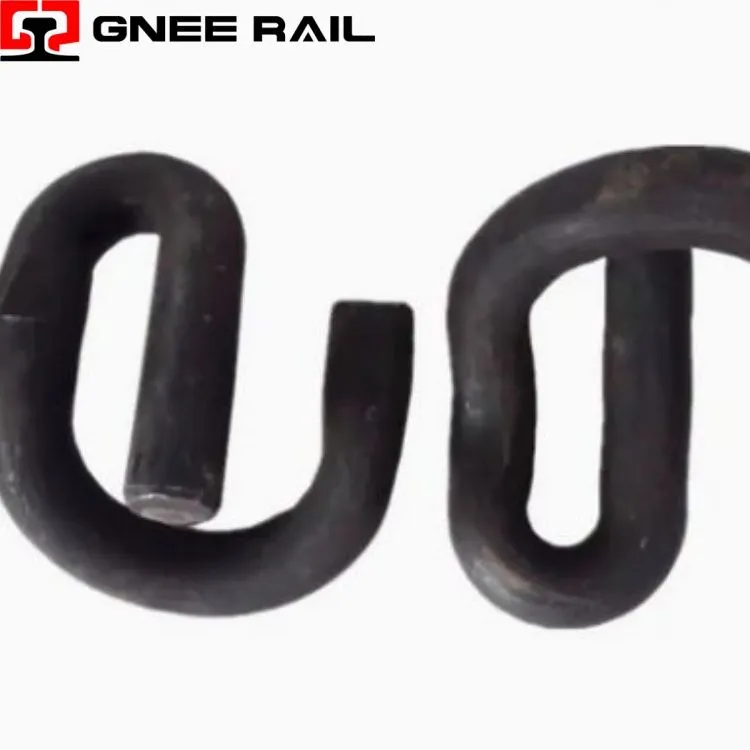

Sistema de fixação de clipe Rail E
O Railway E-Clip é um fixador de mola de aço projetado para trilhos dormentes de concreto. Sua geometria assimétrica gera uma força de fixação consistente que fixa os trilhos enquanto absorve as cargas dinâmicas do trem. Com tratamento-térmico para alta resistência à fadiga, esse clipe mantém a carga na ponta do pé sem se soltar sob vibração. A instalação requer um aplicador hidráulico para aplicação de força uniforme. Usado globalmente em linhas de alta-velocidade, carga e metrô, o E-Clip elimina a manutenção de rotina e garante estabilidade-da geometria dos trilhos a longo prazo.
Especificações Técnicas:
| Parâmetro | Valor | Observação |
|---|---|---|
| Material | 60Si2CrA | Aço mola |
| Dureza | 43 – 47 | CDH |
| Carga do dedo do pé | 9.5 – 11.5 | kN |
| Deflexão | 11 – 13 | milímetros |
| Vida de fadiga | 3 milhões | ciclos |
| Revestimento | Galvanizado-a quente | 85μm |
| Tipos de trilhos | 50E1, 54E1, 60E1 | UIC |
| Ferramenta | Aplicador hidráulico | Padrão |
| Padrão | EN 13481-4 | Compatível |
Perspectiva de instalação e manutenção:
- A ausência de-tensionamento reduz os custos anuais de mão de obra de inspeção de pista.
- A longa vida útil reduz a frequência de substituição e os gastos com materiais.
- As dimensões padrão permitem lances competitivos de vários-fornecedores.
- O agrupamento compacto reduz os requisitos de espaço de armazenamento no armazém.
- Menor custo de propriedade em comparação com sistemas aparafusados ou com espigão.
Manutenção e Perspectiva Operacional
- O aplicador hidráulico garante força de fixação consistente em todos os clipes.
- A opção de pré{0}}montagem reduz-a mão de obra no local para grandes projetos de pista.
- A posição visual das pernas confirma o assentamento correto após a instalação.
- Nenhuma chave de torque ou medidor é necessária para verificação de qualidade.
- A ferramenta de remoção extrai o clipe sem danificar o ombro do dorminhoco.
