Sistema de fixação de clipe Rail E

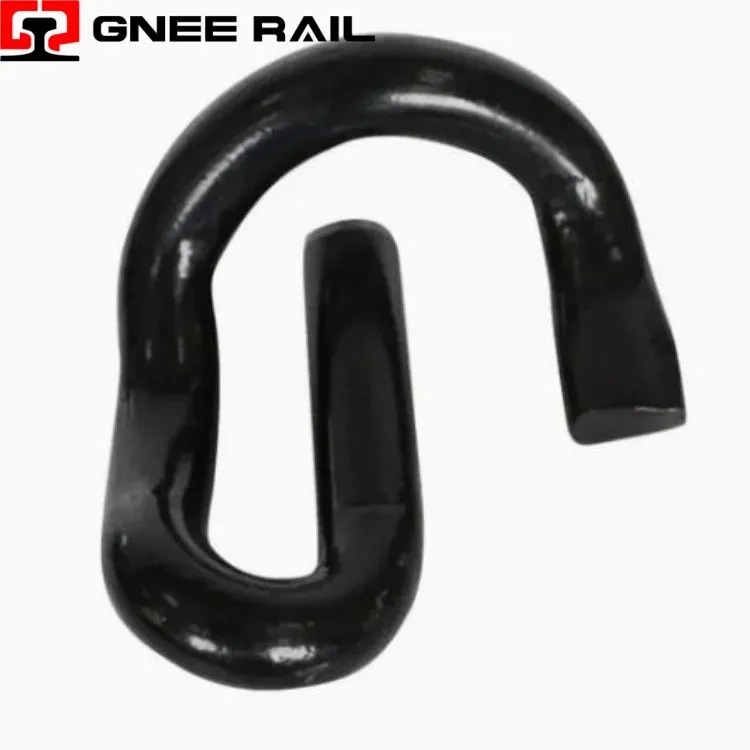

O Railway E Clip é um fixador de aço resiliente projetado para fixar trilhos a travessas de concreto em sistemas de trilhos modernos. Produzido em aço para molas de alta-qualidade, seu perfil distinto em forma de E-oferece força de fixação precisa enquanto acomoda movimentos dinâmicos da pista. Este clipe permite instalação e remoção rápidas sem ferramentas especializadas. Seu design comprovado garante desempenho confiável em aplicações de linha principal, de trânsito e de transporte-pesado em todo o mundo.
Especificações Técnicas:
| Parâmetro | Especificação |
|---|---|
| Tipo de produto | Clip E Ferroviário – Fixador de trilho elástico |
| Grau de material | 60Si2Mn / 51CrV4 / Aço mola equivalente |
| Acabamento de superfície | E-coat / Floco de zinco / Geomet / Fosfatização |
| Diâmetro do fio | 14 mm – 16 mm (0,55 – 0,63 polegadas) |
| Força de aperto | 8 – 14 kN por clipe (dependendo do sistema) |
| Deflexão Elástica | Faixa de trabalho de 10 – 14 mm |
| Vida de fadiga | Maior ou igual a 5 milhões de ciclos sem fratura |
Perspectiva de instalação e manutenção:
- Apresenta três pernas paralelas formando formato E- para distribuição equilibrada da força da mola.
- Incorpora zonas de transição curvas que minimizam a concentração de tensões durante a deflexão.
- Projetado com geometria simétrica permitindo instalação idêntica em ambos os lados.
- Relação otimizada do comprimento da perna, alcançando o máximo deslocamento elástico antes da deformação permanente.
- Fornece pressão de contato consistente na base do trilho por meio de pontos de apoio-formados com precisão.
Manutenção e Perspectiva Operacional
- Instalado usando uma ferramenta de alavanca simples sem necessidade de equipamento de pré-{0}}tensionamento.
- Removido rapidamente durante a manutenção usando a mesma ferramenta de extração.
- Acomoda instalação manual adequada para locais remotos de pista.
- Suporta aplicação mecanizada para projetos de construção de alto-volume.
- Permite a verificação visual do assentamento adequado através do alinhamento visível dos clipes.
