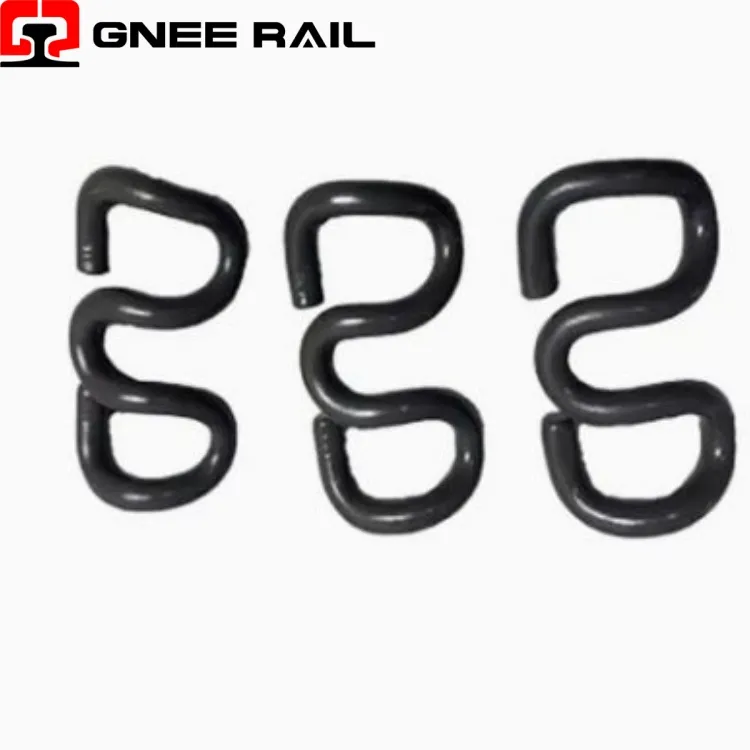

TrilhoSistema de fixação SKL CLIP
A família SKL Clip representa a resposta da engenharia às crescentes demandas do transporte ferroviário moderno. Cada iteração-do SKL 12 ao SKL 24 dimensiona o material e a geometria para corresponder à intensidade do tráfego: fio mais grosso para cargas mais pesadas, curvatura otimizada para maior deflexão, metalurgia aprimorada para maior vida útil à fadiga
Especificações Técnicas:
| Parâmetro | SKL 12 | SKL 14 | SKL 21 | SKL 24 |
|---|---|---|---|---|
| Diâmetro do fio | 12mm | 14mm | 21mm | 24mm |
| Faixa de carga do dedo do pé | 7–9 kN | 9–11kN | 11–14 kN | 14–18 kN |
| Grau de material | 52SiCr5 | 52SiCr5 | 60Si2CrA | 60Si2CrA |
| Vida de fadiga | >Ciclos 3M | >Ciclos 3M | >Ciclos de 5 milhões | >Ciclos de 5 milhões |
| Aplicação Primária | Trem leve/metrô | Tráfego misto | Alta-velocidade | Transporte pesado |
| Método de instalação | Alavanca manual | Hidráulico | Hidráulico | Hidráulico |
| Peso por peça | ~0,8kg | ~1,1kg | ~2,3kg | ~3,1kg |
Perspectiva de instalação e manutenção:
- Descarbonetação de superfície estritamente controlada para<0.1mm depth to prevent fatigue crack initiation.
- Pureza da inclusão monitorada através de testes ultrassônicos para garantir a integridade do material em nível microscópico.
- Refinamento de grão otimizado para resistência equilibrada (tração de 1.400 a 1.600 MPa) e ductilidade em toda a seção-transversal.
Manutenção e Perspectiva Operacional
- Relação do comprimento das pernas calculada com precisão para maximizar o armazenamento de energia por milímetro de deflexão.
- O momento-de inércia da seção transversal varia ao longo do comprimento do clipe para distribuição graduada de tensão sob carga.
- A geometria da superfície de contato corresponde precisamente ao raio da base do trilho para transferência de pressão uniforme sem carga pontual.
- O posicionamento neutro do eixo garante recuperação elástica completa após eventos de carga extremos de até 150% da deflexão projetada.
