Prato de peixe padrão BS

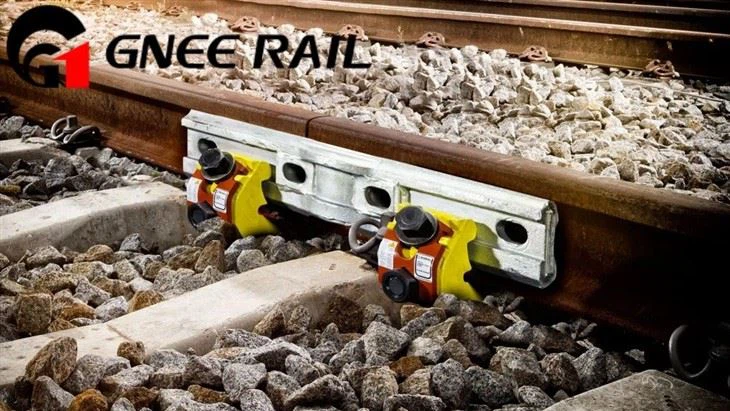

A placa de junção padrão GNEE BS é um componente essencial em sistemas de trilhos ferroviários, aderindo aos padrões definidos pela British Standards Institution (BSI).
A tala de junção ferroviária, também conhecida como junta ferroviária ou barra de emenda, desempenha um papel vital na conexão e união de duas peças ferroviárias, garantindo a operação contínua e sem problemas dos trilhos.
A GNEE é uma fabricante confiável de produtos ferroviários, especializada em fixadores ferroviários de alta qualidade, particularmente vários tipos de placas de peixe sob medida para trilhos leves, trilhos pesados e trilhos de guindaste. Nosso compromisso inclui fornecer opções de personalização para atender às necessidades específicas do cliente. Portanto, podemos produzir todos os tipos de placas de peixe de trilho que você precisa. Sinta-se à vontade para entrar em contato conosco para obter mais informações.
Parâmetros técnicos
| produtos | Placa de junção de trilho padrão BS (barra de junção) | ||||
| Tamanho | BS75R, BS80A, BS90A, BS100A, BS113A | ||||
| Matéria-prima | Aço chinês grau 40# | ||||
| C | homem | Si | S | P | |
| 0.27-0.48 | Menor ou igual a 0.94 | 0.38 | Menor ou igual a 0.058 | Menor ou igual a 0.058 | |
| Resistência à tracção | Rm: 550-650 MPa | ||||
| Alongamento | A Maior ou igual a 18% | ||||
| Superfície | Simples, Preto Óxido ou outro, conforme a necessidade | ||||

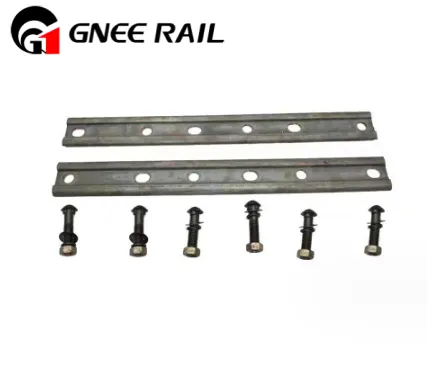

Tipos de pratos de peixe padrão GNEE BS
|
Especificações |
Comprimento da placa de peixe do parafuso 4-(mm) | Comprimento da placa de peixe do parafuso 6-(mm) | Diâmetro dos furos dos parafusos nas placas de peixe (mm) | Peso calculado por par (4 furos) (quilograma) |
Peso calculado por par (6 furos) (quilograma) |
|
BS50 "O" |
406.4 | 609.6 | 20.64 | 6.68 |
10.14 |
|
BS60A |
406.4 | 609.6 | 20.64 | 9.84 |
14.76 |
|
BS60R |
406.4 | 609.6 | 20.64 | 8.75 |
13.14 |
|
BS70A |
406.4 | 609.6 | 23.81 | 11.10 |
16.65 |
|
BS75A |
406.4 | 609.6 | 23.81 | 11.82 |
17.73 |
|
BS75R |
406.4 | 609.6 | 23.81 | 10.95 |
16.42 |
|
BS80A |
406.4 | 609.6 | 23.81 | 13.15 |
19.72 |
|
BS80R |
406.4 | 609.6 | 23.81 | 11.92 |
17.89 |
|
BS90A |
457.2 | 685.8 | 26.99 | 17.49 |
26.23 |
|
BS95A |
457.2 | 685.8 | 26.99 | 18.71 |
28.05 |
|
BS100A |
457.2 | 685.8 | 26.99 | 19.96 |
29.94 |
|
BS110A |
508 | 914.4 | 26.99 | 30.11 |
54.64 |
|
BS113A |
507 | 914 | 27 | 30.11 |
54.64 |
Fornecedor de pratos de peixe ferroviário
