↵Sistema de fixação de placa de fixação ferroviária

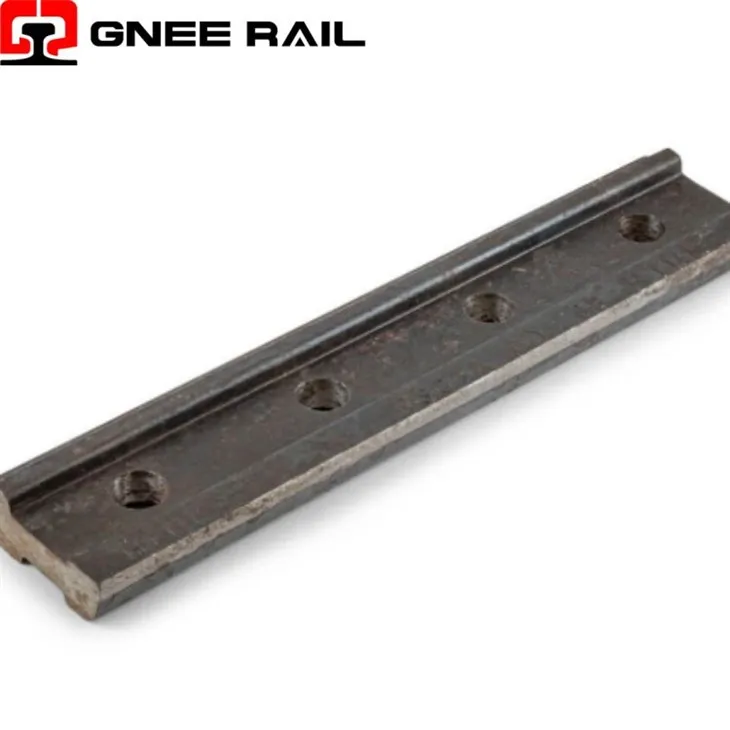

Uma placa de fixação ferroviária (também conhecida como barra de junta ou barra de emenda) é um componente estrutural crítico usado para unir duas extremidades de trilho em uma junta de trilho. Fabricado em aço-de médio ou alto carbono, consiste em um par de placas metálicas simétricas que são aparafusadas na alma (lateral) de cada trilho, criando uma emenda mecânica que transfere cargas entre seções adjacentes do trilho.
Especificações Técnicas:
| Aspecto | Placa de peixe padrão | Placa de peixe de compromisso | Placa de Peixe Joggled |
|---|---|---|---|
| Função Primária | Unindo seções ferroviárias idênticas | Unir diferentes perfis/seções de trilhos | Acomodando diferenças de altura do trilho |
| Composição de materiais | Aço-médio carbono com revestimento protetor | Aço carbono-médio especialmente perfilado | Aço forjado com design offset |
| Propriedades Elétricas | Condutor | Condutor | Condutor |
| Aplicações Típicas | Juntas ferroviárias gerais, reparos temporários | Zonas de transição entre diferentes tipos de trilhos | Transições de altura dos trilhos em passagens de nível |
| Foco na Manutenção | Aperto de parafusos, detecção de trincas, monitoramento de desgaste | Monitoramento de alinhamento, observação de padrões de desgaste | Monitoramento diferencial de altura, segurança de parafuso |
| Complexidade de instalação | Moderado | Alto (requer alinhamento preciso) | Moderado |
| Compatibilidade Common Rail | Somente seções de trilhos correspondentes | Duas seções ferroviárias diferentes | Trilhos com diferenças de altura |
Perspectiva Funcional e de Engenharia
Ponte de Transferência de Carga Estrutural: A principal utilidade é criar uma ponte mecânica que transfira forças verticais, laterais e longitudinais entre duas extremidades do trilho, mantendo a continuidade estrutural onde a soldagem completa não é possível ou prática.
Preservação do alinhamento geométrico: Ao serem fixadas firmemente em ambas as almas dos trilhos, as placas de fixação garantem o alinhamento preciso das cabeças dos trilhos, mantendo a bitola, o nível-cruzado e a geometria da linha adequados na interface da junta.
Gerenciamento de Expansão Térmica: Em trilhos articulados tradicionais ou em locais específicos, as placas de fixação permitem o movimento longitudinal controlado entre as extremidades dos trilhos para acomodar as forças de expansão e contração térmica.
Manutenção e Perspectiva Operacional
- Nó do sistema de sinalização:Atua como um nó crítico na sinalização do circuito de via; as placas de pesca isoladas fornecem a interrupção elétrica necessária para definir seções de bloco, tornando-as indispensáveis para infraestrutura de sinalização de segurança.
- Ativador de modularidade e retrofit:Facilita a construção modular de trilhos, substituição de seções e reparos em campo sem a necessidade de instalações de soldagem móveis, oferecendo flexibilidade logística para manutenção e atualizações de rede.
- Assinatura acústica e vibratória:Cria uma assinatura acústica distinta e previsível de "clique{0}}clack" e um padrão de vibração que, embora seja uma desvantagem para o ruído, fornece uma confirmação audível da passagem da roda para determinados sistemas de monitoramento.
