TrilhoSistema de fixação SKL CLIP

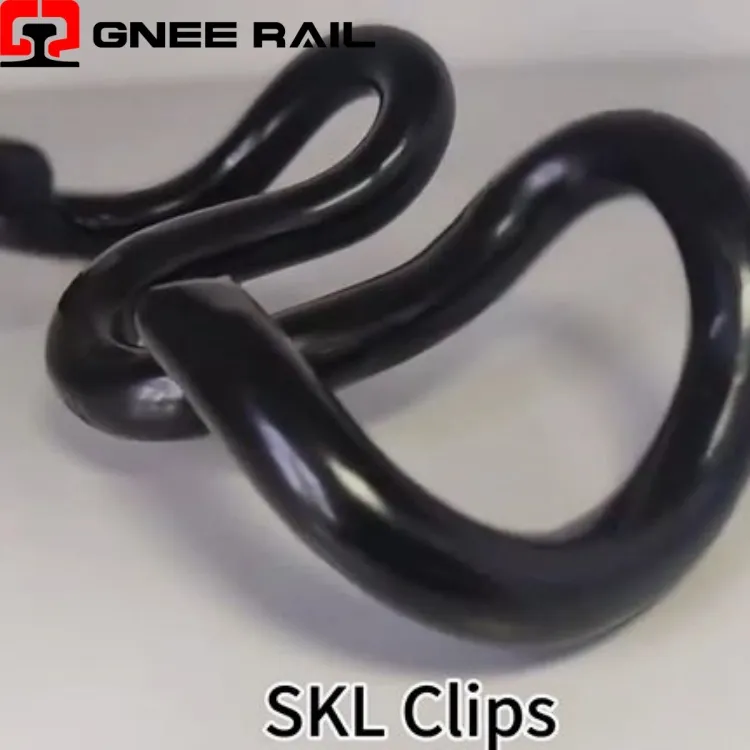

O Railway SKL Clip é um fixador de mola resiliente em formato de V-fabricado com aço para molas micro{2}}ligado de alto-desempenho por meio de forjamento-a quente de precisão e processos de tratamento térmico controlado, projetado especificamente para fixação direta em travessas de concreto por meio de ombros fundidos-padronizados. Distinguido por sua configuração simétrica de braço duplo-e geometria de coroa distinta, este fixador opera com base em um princípio de flexão pura, onde as duas pernas são desviadas elasticamente para fora durante a instalação, convertendo a força vertical aplicada em pressão de fixação horizontal sustentada contra a base do trilho.
Especificações Técnicas:
| Parâmetro | Especificação | Característica de Desempenho |
|---|---|---|
| Tipo Geométrico | Braço duplo-em forma de V, simétrico- | Princípio da mola de flexão pura |
| Classificação de Materiais | Aço para molas micro{0}ligado | Limite de escoamento de 1.100 – 1.300 MPa |
| Método de instalação | Inserção vertical com ferramenta hidráulica ou manual | Força de inserção de 20 – 35 kN |
| Deflexão Elástica | Deslocamento do braço do estado livre | 20 – 28 mm por braço |
| Temperatura de serviço | Faixa operacional completa | -45 graus a +65 graus |
Perspectiva de instalação e manutenção:
- Raio da coroa otimizado:O perfil da coroa parabólica distribui a tensão de flexão uniformemente por toda a largura do clipe, eliminando concentrações de tensão localizadas que acelerariam a fadiga em configurações de mola V-mais simples.
- Espessura da Seção Variável:A seção-transversal afunila progressivamente da coroa até a ponta, combinando a distribuição do material com o envelope do momento fletor e reduzindo a massa desnecessária onde os níveis de tensão são mais baixos.
- Posicionamento do eixo neutro:O centróide geométrico está estrategicamente localizado para garantir que as tensões de tração e compressão permaneçam equilibradas em toda a faixa de deflexão elástica, maximizando a vida em fadiga.
Manutenção e Perspectiva Operacional
- Engajamento Progressivo:Os braços de fixação são projetados com uma entrada cônica-que se encaixa gradualmente nos bolsos dos ombros durante a instalação, reduzindo o pico de forças de inserção e permitindo um assentamento suave e controlado.
- Confirmação sonora de assento:Um estalo ou clique distinto ocorre quando os braços do clipe se encaixam totalmente nos recursos de retenção dos ombros, fornecendo aos operadores um feedback acústico imediato da instalação adequada.
- Prevenção de{0}inserção excessiva:Os batentes mecânicos incorporados na interface do ressalto evitam a deflexão excessiva do clipe além do limite elástico, protegendo contra a deformação plástica durante a instalação.
