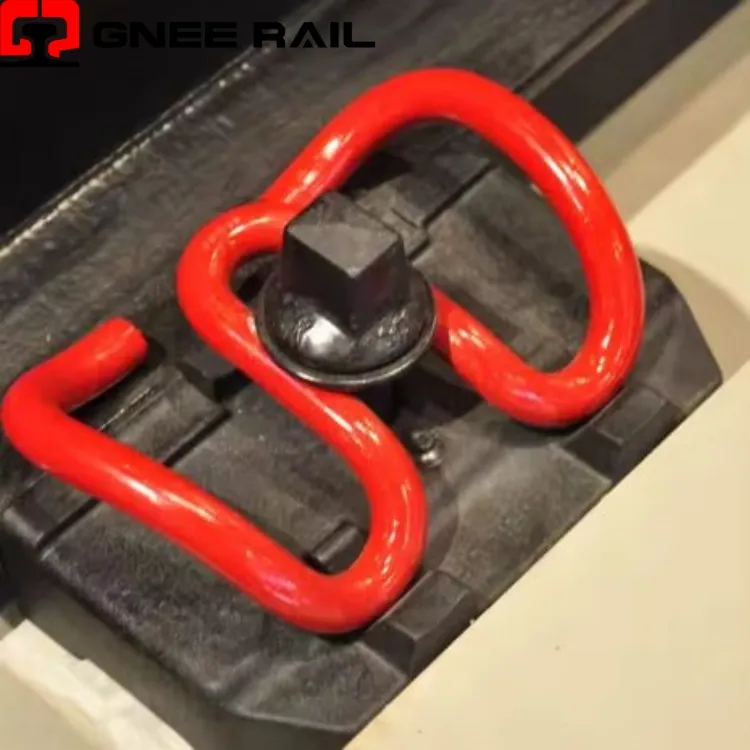

TrilhoSistema de fixação SKL CLIP
O Railway SKL Clip é um fixador de mola de aço forjado que funciona como um sistema de retenção resiliente de dois-pontos para fixar trilhos a travessas de concreto por meio de uma interface de ombro patenteada. Sua coroa em formato ômega-distinta e configuração de braço divergente criam um efeito de auto{3}centralização durante a instalação, garantindo transferência simétrica de carga para a base do trilho. Projetado para aplicações de alta-velocidade e{6}}de transporte pesado, esse clipe utiliza um projeto de-momento controlado em que o eixo de flexão é estrategicamente posicionado para maximizar o armazenamento de energia elástica e, ao mesmo tempo, minimizar a deformação permanente ao longo de décadas de serviço.
Especificações Técnicas:
| Atributo | Detalhe Técnico | Indicador de desempenho |
|---|---|---|
| Método de formação | Forjamento a quente com dimensões-controladas por matriz | O fluxo de grãos segue contornos de tensão |
| Tratamento térmico | Austêmpera (transformação bainítica) | Resistência ao impacto Maior ou igual a 50 J (Charpy) |
| Força de Instalação | Requisito de ferramenta de configuração vertical | Força de inserção de 15 kN – 25 kN |
| Faixa Elástica | Deflexão máxima permitida | Até 22 mm sem deformação plástica |
| Referência de vida útil | Dados-de aplicativos pesados | >30 anos ou 800 MGT |
Perspectiva de instalação e manutenção:
- Austêmpera Controlada:Submetido a tratamento térmico isotérmico que produz uma microestrutura bainítica, proporcionando tenacidade e resistência à propagação de trincas superiores em comparação aos aços martensíticos convencionais para molas.
- Gerenciamento de integridade de superfície:O pós-{0}}processamento inclui remoção controlada de descarbonetação e retificação precisa de superfícies de contato críticas para eliminar geradores de tensão que poderiam iniciar falhas por fadiga.
- Otimização do fluxo de grãos:O processo de forjamento-a quente alinha a estrutura granular do material com a trajetória de tensão do clipe, seguindo o caminho de carga natural da coroa até a ponta para maior durabilidade.
Manutenção e Perspectiva Operacional
- Intertravamento de ombro:Bolsos{0}}usinados com precisão no molde-do ombro envolvem o calcanhar do clipe com um ajuste de interferência definido, criando um ponto de reação rígido que evita a migração lateral sob alta curvatura.
- Perfil de interação do pad:A geometria da ponta do clipe foi projetada para aplicar pressão por meio de um isolador de-pé largo, distribuindo a força uniformemente pela superfície da almofada do trilho para evitar a extrusão localizada da almofada.
- Capacidade de retenção do medidor:O ajuste independente do clipe esquerdo e direito permite o-ajuste fino da bitola da via durante a instalação sem exigir o reposicionamento do dormente.
