TrilhoSistema de fixação SKL CLIP

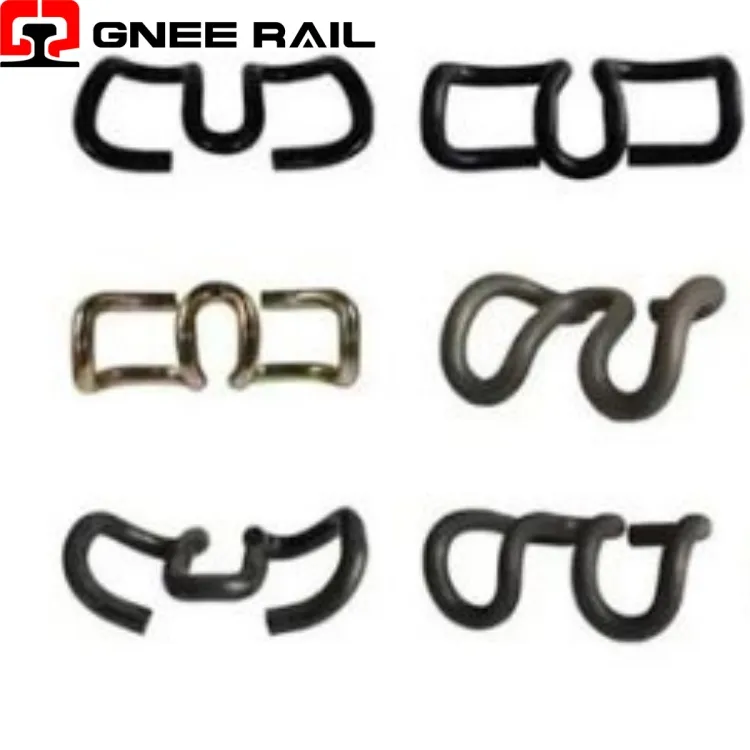

O Railway SKL Clip é um grampo de tensão em formato de V-de alto-desempenho, projetado para sistemas de fixação elástica em travessas de concreto, caracterizado por seu distinto design de braço-duplo e mecanismo de inserção vertical. Fabricado em aço para molas de alta{4}}qualidade através de conformação a quente-de precisão e tratamento térmico subsequente, este clipe opera com base em um princípio de flexão puro, onde os braços são desviados para fora durante a instalação para gerar força de fixação controlada contra a base do trilho. A designação SKL denota uma interface padronizada com ombros moldados, permitindo aplicação de pré-carga consistente em milhares de quilômetros de percurso.
Especificações Técnicas:
| Parâmetro | Especificação | Valor / Característica |
|---|---|---|
| Classificação de Projeto | Braçadeira de tensão tipo V- | Braço duplo-simétrico |
| Grau de material | Aço de mola (por exemplo, 38Si7/52CrMoV4) | Resistência ao escoamento maior ou igual a 1.200 MPa |
| Força de fixação nominal | Por clipe na base do trilho | 9 kN – 15 kN (dependendo da variante) |
| Curso de instalação | Deflexão vertical do braço | 18 mm – 25 mm da posição livre |
| Padrão de proteção contra corrosão | Revestimento multi-camadas | Resistência à névoa salina Maior ou igual a 1.000 horas |
Perspectiva de instalação e manutenção:
- Mecanismo de Inserção Vertical:Projetado para instalação usando uma ferramenta de ajuste hidráulico ou manual que aplica força vertical, comprimindo os braços para fora nos bolsos dos ombros sem a necessidade de martelamento lateral.
- Deflexão-Projeto limitado:Incorpora recursos-de parada integrados que evitam a-compressão excessiva durante a instalação, garantindo força de fixação consistente, independentemente da técnica do operador.
- Engajamento de bloqueio positivo:O feedback sonoro e tátil durante a instalação confirma o assentamento completo dos braços do clipe nos retentores de ombro, eliminando ambiguidade na verificação de campo.
Manutenção e Perspectiva Operacional
- Curva de rigidez progressiva:Apresenta características de mola não{0}}lineares onde a deflexão inicial requer força menor, com rigidez aumentando progressivamente à medida que o deslocamento do trilho se aproxima dos limites máximos.
- Otimização de restrição lateral:A geometria em forma de V-fornece estabilidade lateral inerente, resistindo às tendências de capotamento do trilho sem exigir componentes de guia adicionais além da interface do ombro.
- Desacoplamento de{0}alta frequência:A massa e a geometria da mola são otimizadas para evitar ressonância com frequências de vibração típicas-induzidas por trem, evitando a amplificação harmônica que poderia acelerar a fadiga.
